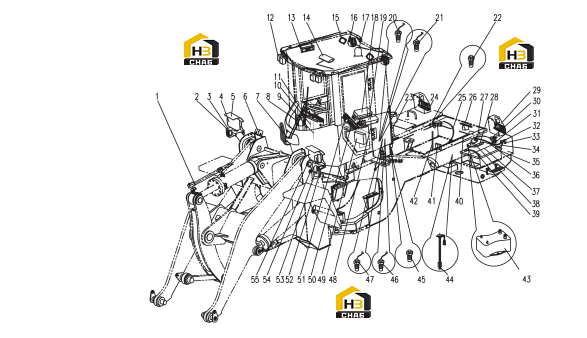

Система электрическая

Каталожный номер:42B0258

Комплект:1

Примечание:24V(75W/70W)

№ на схеме:5

Каталожный номер:21A2508

Комплект:2

Примечание:

№ на схеме:6

Наименование:Switch

Каталожный номер:46C0133

Комплект:1

Примечание:24V

№ на схеме:7-2

Наименование:Wiper Blade

Каталожный номер:47B0713

Комплект:1

Примечание:

№ на схеме:7-1

Наименование:Wiper Motor

Каталожный номер:47B0712

Комплект:1

Примечание:24V,60W

№ на схеме:7

Наименование:Wiper Assem.

Каталожный номер:46C1507

Комплект:1

Примечание:60W

№ на схеме:8

Наименование:Washer

Каталожный номер:47C0003

Комплект:1

Примечание:XD203

№ на схеме:9

Наименование:Eng. Press. Hose As.

Каталожный номер:03C0008

Комплект:1

Примечание:

№ на схеме:10

Наименование:Brake Press. Hose As.

Каталожный номер:03C0009

Комплект:1

Примечание:1.8m

№ на схеме:11

Наименование:Panel As.

Каталожный номер:29C0170

Комплект:1

Примечание:

№ на схеме:12

Наименование:Front Working Lamp

Каталожный номер:42B0338

Комплект:4

Примечание:24V

№ на схеме:13

Наименование:Radio

Каталожный номер:47B0272

Комплект:1

Примечание:24V

№ на схеме:14

Наименование:Cab Lamp

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:15

Наименование:Horn

Каталожный номер:47B0331

Комплект:2

Примечание:24V

№ на схеме:16

Наименование:Rear Working Lamp As.

Каталожный номер:42B0331

Комплект:2

Примечание:24V

№ на схеме:17

Наименование:Attention Lamp

Каталожный номер:42B0326

Комплект:1

Примечание:24V

№ на схеме:18-2

Каталожный номер:47B0303

Комплект:4

Примечание:5A

№ на схеме:18

Наименование:Fuse As.

Каталожный номер:46C0905

Комплект:1

Примечание:

№ на схеме:18-1

Наименование:Relay

Каталожный номер:41B0113

Комплект:2

Примечание:HHZ-024-1Z1G

№ на схеме:18-3

Каталожный номер:47B0105

Комплект:18

Примечание:10A

№ на схеме:19-3

Наименование:Diode

Каталожный номер:41B0086

Комплект:2

Примечание:JQ921

№ на схеме:19-2

Наименование:Flasher

Каталожный номер:41B0085

Комплект:1

Примечание:24V

№ на схеме:19-1

Наименование:Relay

Каталожный номер:41B0114

Комплект:10

Примечание:HHZ-024-1ZR

№ на схеме:19

Наименование:Relay As.

Каталожный номер:46C0906

Комплект:1

Примечание:

№ на схеме:20

Наименование:Enging Off Switch

Каталожный номер:44B0047

Комплект:1

Примечание:G1/4

№ на схеме:21

Наименование:Parking Switch

Каталожный номер:44B0014

Комплект:1

Примечание:YB40M10K M10X1.5

№ на схеме:22

Наименование:Eng. Tem. Sensor

Каталожный номер:40B0307

Комплект:1

Примечание:1/2-14NPTF

№ на схеме:23

Наименование:Antenna

Каталожный номер:47B0332

Комплект:1

Примечание:

№ на схеме:24-1

Каталожный номер:42B0333

Комплект:1

Примечание:24V

№ на схеме:24

Наименование:Lamp Holder As.

Каталожный номер:46C1548

Комплект:1

Примечание:

№ на схеме:24-2

Каталожный номер:42B0352

Комплект:2

Примечание:24V

№ на схеме:25

Каталожный номер:09C1229

Комплект:1

Примечание:

№ на схеме:26

Наименование:Annunciator

Каталожный номер:47B0059

Комплект:1

Примечание:KSHM-12F4 24V

№ на схеме:27

Каталожный номер:09C0965

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:43B0287

Комплект:1

Примечание:QVR50

№ на схеме:29-1

Каталожный номер:42B0332

Комплект:1

Примечание:24V

№ на схеме:29

Наименование:Lamp Holder As.

Каталожный номер:46C1547

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fuse As.

Каталожный номер:47B0576

Комплект:1

Примечание:60A/80A

№ на схеме:30-1

Каталожный номер:47B0724

Комплект:1

Примечание:60A

№ на схеме:30-2

Каталожный номер:47B0725

Комплект:1

Примечание:80A

№ на схеме:31-2

Каталожный номер:47B0722

Комплект:1

Примечание:30A

№ на схеме:31-1

Каталожный номер:47B0723

Комплект:1

Примечание:40A

№ на схеме:31

Наименование:Fuse As.

Каталожный номер:47B0602

Комплект:1

Примечание:30A/40A

№ на схеме:32

Наименование:Power Switch

Каталожный номер:44B0341

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:21A2292

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:43B0387

Комплект:1

Примечание:QVR50

№ на схеме:35

Наименование:Battery

Каталожный номер:47B0090

Комплект:2

Примечание:6QW120 12V

№ на схеме:36

Каталожный номер:43B0386

Комплект:1

Примечание:QVR50

№ на схеме:37

Каталожный номер:21A2462

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:43B0289

Комплект:1

Примечание:QVR50

№ на схеме:39

Каталожный номер:43B0390

Комплект:1

Примечание:QVR50

№ на схеме:40

Каталожный номер:09C1183

Комплект:1

Примечание:

№ на схеме:41-4

Каталожный номер:09C0759

Комплект:1

Примечание:

№ на схеме:41-3

Каталожный номер:09C0631

Комплект:1

Примечание:

№ на схеме:41-2

Каталожный номер:11A1872

Комплект:1

Примечание:

№ на схеме:41-1

Наименование:Relay

Каталожный номер:41B0017

Комплект:1

Примечание:

№ на схеме:41

Наименование:Relay As.

Каталожный номер:46C0912

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:43B0044

Комплект:1

Примечание:

№ на схеме:43

Наименование:Trigger

Каталожный номер:41B0058

Комплект:1

Примечание:JCC-600A

№ на схеме:44

Наименование:Fuel Sensor

Каталожный номер:40B0259

Комплект:1

Примечание:24V

№ на схеме:45

Наименование:Trans. Tem. Sensor

Каталожный номер:40B0308

Комплект:1

Примечание:

№ на схеме:46

Наименование:Rear Gear Switch

Каталожный номер:40B0290

Комплект:1

Примечание:G1/4

№ на схеме:47

Наименование:Tans. Press. Switch

Каталожный номер:40B0017

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:09C0930

Комплект:1

Примечание:

№ на схеме:49

Наименование:ECC

Каталожный номер:47B0054

Комплект:1

Примечание:

№ на схеме:50

Наименование:Switch As

Каталожный номер:46C1318

Комплект:1

Примечание:

№ на схеме:50-1

Наименование:Attention Lamp Switch

Каталожный номер:44B0236

Комплект:1

Примечание:JK939A-157

№ на схеме:50-2

Наименование:Washer Switch

Каталожный номер:44B0237

Комплект:1

Примечание:JK939A-057

№ на схеме:50-3

Наименование:Cab Lamp Switch

Каталожный номер:44B0238

Комплект:1

Примечание:JK939A-092

№ на схеме:50-4

Наименование:Eng. Off Switch

Каталожный номер:44B0233

Комплект:1

Примечание:JK939A-199

№ на схеме:50-5

Наименование:Fog Lamp Switch

Каталожный номер:44B0240

Комплект:1

Примечание:JK939A-157

№ на схеме:50-6

Наименование:Front Working Switch

Каталожный номер:44B0285

Комплект:1

Примечание:JK939A-157

№ на схеме:50-7

Наименование:Energency Switch

Каталожный номер:44B0133

Комплект:1

Примечание:JK939A-157

№ на схеме:50-8

Каталожный номер:09C0634

Комплект:1

Примечание:

№ на схеме:51-1

Наименование:Wiper Switch

Каталожный номер:44B0283

Комплект:1

Примечание:JK939A-092

№ на схеме:51

Наименование:Switch As.(Backup)

Каталожный номер:46C1319

Комплект:1

Примечание:

№ на схеме:52

Наименование:Reflector

Каталожный номер:42B0054

Комплект:1

Примечание:44*96

№ на схеме:53

Наименование:Horn

Каталожный номер:47B0716

Комплект:1

Примечание:24V

№ на схеме:54

Наименование:Holder

Каталожный номер:00D3738

Комплект:1

Примечание:

№ на схеме:55
