Рама передняя

← Система гидравлическая рулевого управления Рама задняя →

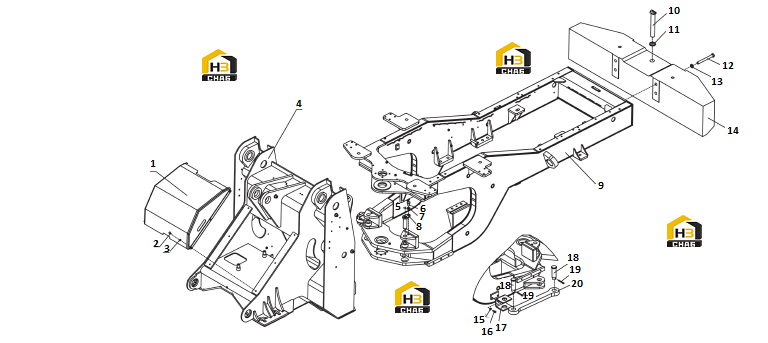

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap

Каталожный номер:47D0292

Комплект:1

Примечание:

№ на схеме:2

Наименование:Blot

Каталожный номер:00B0028

Комплект:6

Примечание:GB5783-86 M10x25

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0004

Комплект:6

Примечание:GB97.1-85 10

№ на схеме:4

Наименование:Front Frame

Каталожный номер:30D0410

Комплект:1

Примечание:

№ на схеме:5

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:2

Примечание:JB/T7940.1-1995

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B0087

Комплект:2

Примечание:GB5783-86 M20X30

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0002

Комплект:2

Примечание:GB/T97.1-2002 20

№ на схеме:8

Наименование:Pin

Каталожный номер:15D0001

Комплект:2

Примечание:5F100060

№ на схеме:9

Наименование:Rear Frame

Каталожный номер:30D0409

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:15D0068

Комплект:1

Примечание:410027-28Y

№ на схеме:11

Наименование:Rubber

Каталожный номер:17B0125

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:01B1392

Комплект:4

Примечание:GB5785-2000 M24X2X390-ZN.D

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0015

Комплект:4

Примечание:GB97.1-85 24

№ на схеме:14

Наименование:Counter Weight

Каталожный номер:72A0390

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0012

Комплект:2

Примечание:GB97.1-85 12

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B0031

Комплект:2

Примечание:GB5783-86 M12x30

№ на схеме:17

Наименование:Plate

Каталожный номер:23A0072

Комплект:1

Примечание:5F100016

№ на схеме:18

Наименование:Pin

Каталожный номер:66A0001

Комплект:2

Примечание:5100018

№ на схеме:19

Наименование:Pin

Каталожный номер:08B0002

Комплект:2

Примечание:GB91-86 10x65

№ на схеме:20

Наименование:Link

Каталожный номер:64A0011

Комплект:1

Примечание:5F100017
