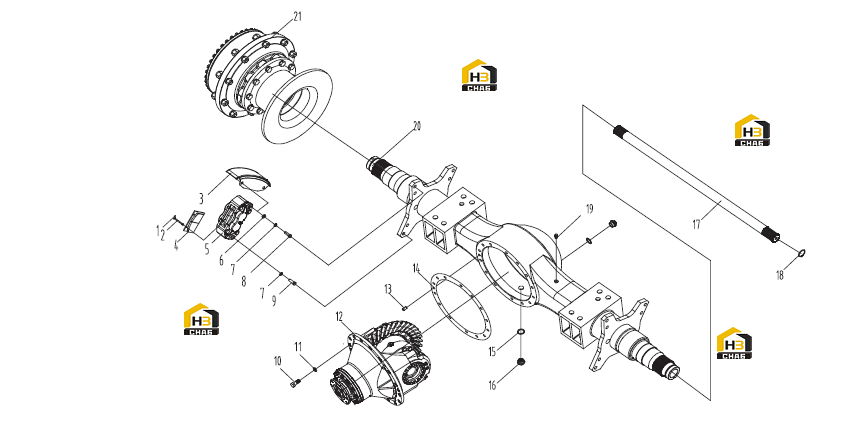

Мост ведущий передний

← Система привода погрузчика Редуктор моста передний →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:08B0023

Комплект:8

Примечание:GB/T91-2000 2x14

№ на схеме:2

Наименование:Pin

Каталожный номер:02B0642

Комплект:8

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:20A2265

Комплект:2

Примечание:

№ на схеме:4

Наименование:Brake caliper

Каталожный номер:36C0005

Комплект:8

Примечание:

№ на схеме:5

Наименование:Brake assem

Каталожный номер:55C0011

Комплект:4

Примечание:508100

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0002

Комплект:4

Примечание:GB/T 97.1-2002 20

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0001

Комплект:16

Примечание:GB93-87 20

№ на схеме:8

Наименование:Bolt

Каталожный номер:02B0370

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:02B0017

Комплект:12

Примечание:M20x1.5x55

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B1106

Комплект:16

Примечание:GB5783-86 M16x45

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0020

Комплект:16

Примечание:GB93-87 16

№ на схеме:12

Наименование:Front Main driving assem

Каталожный номер:51C0115

Комплект:1

Примечание:604300Q

№ на схеме:13

Наименование:Pin

Каталожный номер:08B0056

Комплект:2

Примечание:GB119-86 A16x40

№ на схеме:14

Наименование:Shims

Каталожный номер:07B0071

Комплект:1

Примечание:604017Q

№ на схеме:15

Наименование:Plug

Каталожный номер:03B0714

Комплект:2

Примечание:GB/T91-2000

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0072

Комплект:2

Примечание:JB982-77 30

№ на схеме:17

Наименование:Shaft

Каталожный номер:63A0015

Комплект:2

Примечание:604013Q

№ на схеме:18

Наименование:Snap ring

Каталожный номер:07B0015

Комплект:2

Примечание:GB894.1-86 52

№ на схеме:19

Наименование:Brake caliper

Каталожный номер:64B0017

Комплект:1

Примечание:QC/T411-1999 M10x1

№ на схеме:20

Наименование:Front Axle housing

Каталожный номер:25D0095

Комплект:1

Примечание:

№ на схеме:21

Наименование:Final drive group

Каталожный номер:51C0191

Комплект:2

Примечание:
