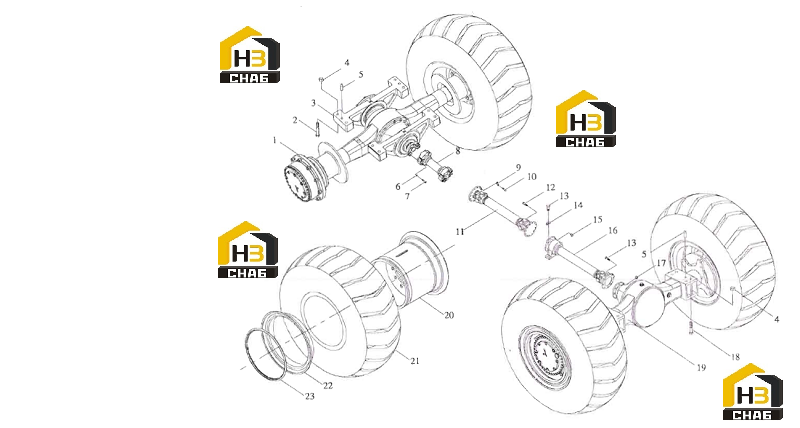

Система привода погрузчика

← Клапан Вал приводной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle

Каталожный номер:41C0142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:01B0222

Комплект:8

Примечание:GB5785-86 M24X2X170

№ на схеме:3

Наименование:Swing Frame Assem

Каталожный номер:51C0029

Комплект:1

Примечание:5046000F

№ на схеме:4

Наименование:Nut

Каталожный номер:03B0083

Комплект:16

Примечание:GB889-86 M24X2

№ на схеме:5

Наименование:Pin

Каталожный номер:60A0001

Комплект:4

Примечание:5F040002

№ на схеме:6

Наименование:Washer

Каталожный номер:52A0047

Комплект:8

Примечание:1/2"

№ на схеме:7

Наименование:Bolt

Каталожный номер:27B0016

Комплект:8

Примечание:7C8.5C-1 1/2" -20

№ на схеме:8

Наименование:Drive shaft Assem

Каталожный номер:51C0084

Комплект:1

Примечание:

№ на схеме:9

Наименование:Snap Ring

Каталожный номер:56A0018

Комплект:4

Примечание:404028A

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0039

Комплект:8

Примечание:GB5786-86 M12X1.5X28

№ на схеме:11

Наименование:Drive shaft Assem

Каталожный номер:51C0083

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0215

Комплект:8

Примечание:GB5785-86 M12X1.5X45

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0160

Комплект:10

Примечание:GB5785-86 M24X2X250

№ на схеме:14

Наименование:Washer

Каталожный номер:55A0066

Комплект:2

Примечание:5F040003

№ на схеме:15

Наименование:Nut

Каталожный номер:03B0004

Комплект:8

Примечание:GB889-86 M12X1.5

№ на схеме:16

Наименование:Drive shaft Assem

Каталожный номер:51C0082

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:03B0003

Комплект:8

Примечание:GB889-86 M14X1.5

№ на схеме:18

Наименование:Bolt

Каталожный номер:01B0108

Комплект:8

Примечание:GB5785-86 M24X2X250

№ на схеме:19

Наименование:Axle

Каталожный номер:41C0052

Комплект:1

Примечание:5040000F-F

№ на схеме:20

Наименование:Rim body

Каталожный номер:14D0012

Комплект:4

Примечание:5047100F

№ на схеме:21

Наименование:Tire

Каталожный номер:20B0002

Комплект:4

Примечание:GB2980-91 23.5-25

№ на схеме:22

Наименование:Snap Ring

Каталожный номер:57A0013

Комплект:4

Примечание:504606B

№ на схеме:23

Наименование:Snap Ring

Каталожный номер:57A0012

Комплект:4

Примечание:404605B
