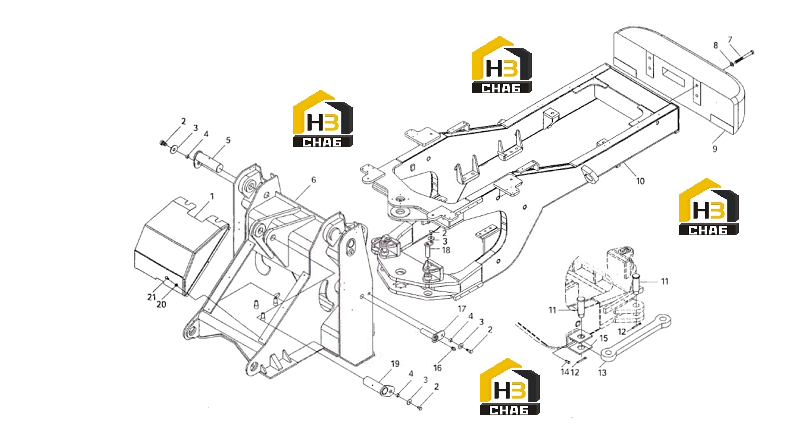

Рама передняя

← Рукоятка управления Рама задняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap

Каталожный номер:47D0001

Комплект:1

Примечание:5F100100

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0087

Комплект:9

Примечание:GB5783-86 M20X30

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0016

Комплект:9

Примечание:GB96-85 20

№ на схеме:4

Наименование:Sleeve

Каталожный номер:54A0002

Комплект:5

Примечание:5E11007

№ на схеме:5

Наименование:Pin

Каталожный номер:15D0003

Комплект:2

Примечание:5F100030

№ на схеме:6

Наименование:Front Frame

Каталожный номер:5F101000

Комплект:1

Примечание:5101000

№ на схеме:7

Наименование:Bolt

Каталожный номер:01B0010

Комплект:4

Примечание:GB5785-86 M24x2x228

№ на схеме:8

Наименование:Washer

Каталожный номер:06B0015

Комплект:4

Примечание:GB97.1-85 24

№ на схеме:9

Наименование:Counter Weight

Каталожный номер:28C0011

Комплект:1

Примечание:5F100200

№ на схеме:10

Наименование:Rear Frame

Каталожный номер:30D0049

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:66A0001

Комплект:2

Примечание:5100018

№ на схеме:12

Наименование:Pin

Каталожный номер:08B0002

Комплект:2

Примечание:GB91-86 10x65

№ на схеме:13

Наименование:Link

Каталожный номер:64A0011

Комплект:1

Примечание:5F100017

№ на схеме:14

Наименование:Bolt

Каталожный номер:00B0031

Комплект:2

Примечание:GB5783-86 M12x30

№ на схеме:15

Наименование:Plate

Каталожный номер:23A0072

Комплект:1

Примечание:5F100016

№ на схеме:16

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:6

Примечание:JBAT7940.1-1995 M10x 1

№ на схеме:17

Наименование:Pin

Каталожный номер:15D0022

Комплект:2

Примечание:5F100040

№ на схеме:18

Наименование:Pin

Каталожный номер:15D0021

Комплект:2

Примечание:5F100060

№ на схеме:19

Наименование:Pin

Каталожный номер:15D0004

Комплект:1

Примечание:5F100050

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0004

Комплект:6

Примечание:GB97.1-85 10

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0028

Комплект:6

Примечание:GB5783-86 M10x25
