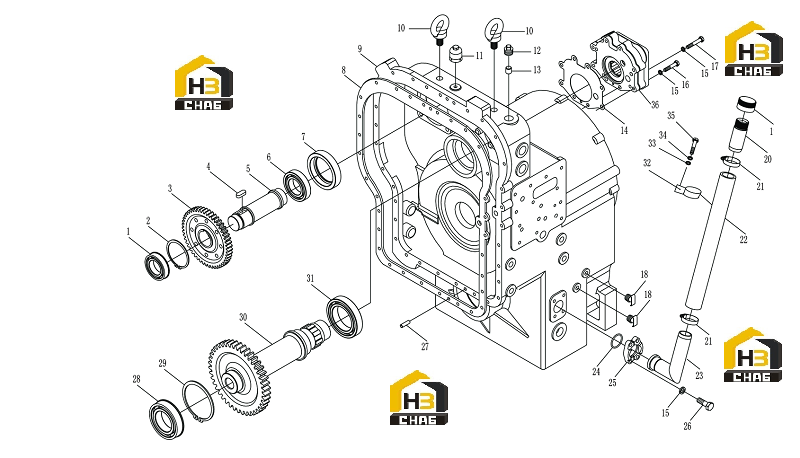

Узел вала гидронасоса

← Гидротрансформатор Поддон и клапан управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:31B0011

Комплект:1

Примечание:GB276-94 6210N (90x90x2)

№ на схеме:2

Наименование:Snap ring

Каталожный номер:07B0005

Комплект:1

Примечание:GB894.1-86 90

№ на схеме:3

Наименование:Gear

Каталожный номер:41A0008

Комплект:1

Примечание:403056

№ на схеме:4

Наименование:Key

Каталожный номер:09B0002

Комплект:1

Примечание:GB1096-79 14x36

№ на схеме:5

Наименование:Shaft

Каталожный номер:62A0004

Комплект:1

Примечание:403055В

№ на схеме:6

Наименование:Bearing

Каталожный номер:31B0003

Комплект:1

Примечание:GB276-94 6211 (56x100x21)

№ на схеме:7

Наименование:Round base

Каталожный номер:52A0011

Комплект:1

Примечание:403057

№ на схеме:8

Наименование:Gasket

Каталожный номер:14B0001

Комплект:1

Примечание:403021

№ на схеме:9

Наименование:Housing

Каталожный номер:70A0002

Комплект:1

Примечание:403005А

№ на схеме:10

Наименование:Screw

Каталожный номер:04B0029

Комплект:2

Примечание:GB825-88 М20

№ на схеме:11

Наименование:Br Breather Asserr

Каталожный номер:42C0063

Комплект:1

Примечание:403900

№ на схеме:12

Наименование:Plug

Каталожный номер:03B0028

Комплект:1

Примечание:403063 ZG3/4〃

№ на схеме:13

Наименование:Plug

Каталожный номер:67A0002

Комплект:1

Примечание:403028

№ на схеме:14

Наименование:Gasket

Каталожный номер:15B0001

Комплект:1

Примечание:403609

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:16

Наименование:Bolt

Каталожный номер:01B0079

Комплект:2

Примечание:GB5782-86 M10x75

№ на схеме:17

Наименование:Bolt

Каталожный номер:01B0036

Комплект:6

Примечание:GB5782-86 M10x50

№ на схеме:18

Наименование:Oil plug

Каталожный номер:26B0003

Комплект:2

Примечание:1305С-010 R1/4

№ на схеме:19

Наименование:Cover

Каталожный номер:52A0012

Комплект:1

Примечание:403059

№ на схеме:20

Наименование:Tube

Каталожный номер:34A0003

Комплект:1

Примечание:403060

№ на схеме:21

Наименование:Clamp

Каталожный номер:08C0004

Комплект:2

Примечание:JB8870-99 2А

№ на схеме:22

Наименование:Hose

Каталожный номер:30A0032

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tube

Каталожный номер:17D0002

Комплект:1

Примечание:403061

№ на схеме:24

Наименование:O- ring

Каталожный номер:10B0003

Комплект:1

Примечание:GB1235-76 45x3.5

№ на схеме:25

Наименование:Flange

Каталожный номер:58A0020

Комплект:1

Примечание:407021

№ на схеме:26

Наименование:Bolt

Каталожный номер:00B0022

Комплект:4

Примечание:GB5783-86 М10хЗ0

№ на схеме:27

Наименование:Pin

Каталожный номер:08B0003

Комплект:2

Примечание:GB119-86 10S7x30

№ на схеме:28

Наименование:Bearing

Каталожный номер:31B0011

Комплект:1

Примечание:GB276-94 6210N (50х90х20)

№ на схеме:29

Наименование:Snap ring

Каталожный номер:07B0005

Комплект:1

Примечание:GB894.1 -86 90

№ на схеме:30

Наименование:Gear

Каталожный номер:40A0001

Комплект:1

Примечание:403610B

№ на схеме:31

Наименование:Bearing

Каталожный номер:31B0010

Комплект:1

Примечание:GB276-94 6012 (60x95x18)

№ на схеме:32

Наименование:Clamp

Каталожный номер:82A0040

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:06B0056

Комплект:1

Примечание:GB95-85 8

№ на схеме:34

Наименование:Washer

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87 8

№ на схеме:35

Наименование:Bolt

Каталожный номер:00B0165

Комплект:1

Примечание:GB5783-86 M8X12

№ на схеме:36

Наименование:Pump

Каталожный номер:11C0002

Комплект:1

Примечание:403601-608
