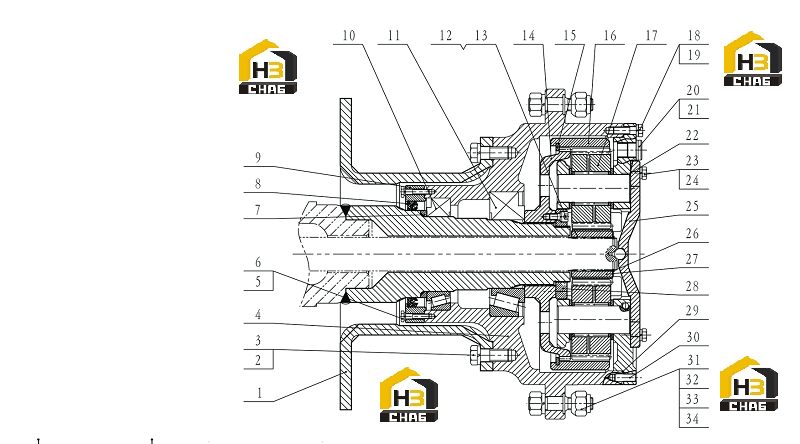

Узел шкива

← Шестерня планетарная Рама планетарного колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Disc

Каталожный номер:52A0024

Комплект:1

Примечание:504002В

№ на схеме:2

Наименование:Bolt

Каталожный номер:01B0049

Комплект:10

Примечание:404010

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0001

Комплект:10

Примечание:GB93-87 Ф20

№ на схеме:4

Наименование:Hub

Каталожный номер:71A0036

Комплект:1

Примечание:504007Е

№ на схеме:5

Наименование:Bolt

Каталожный номер:01B1007

Комплект:6

Примечание:GB5782-86 М8х40

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0009

Комплект:6

Примечание:GB93-87 Ф8

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0048

Комплект:1

Примечание:504008

№ на схеме:8

Наименование:Seal

Каталожный номер:12B0013

Комплект:1

Примечание:GB13871-92 140x170x16

№ на схеме:9

Наименование:Cover

Каталожный номер:52A0019

Комплект:1

Примечание:504006А

№ на схеме:10

Наименование:Bearing

Каталожный номер:ЗЗB0005

Комплект:1

Примечание:GB297-94 32024

№ на схеме:11

Наименование:Bearing

Каталожный номер:ЗЗB0019

Комплект:1

Примечание:GB/T297-1994 32222

№ на схеме:12

Наименование:Screw

Каталожный номер:04B0025

Комплект:1

Примечание:GB70-85 М10х20

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0040

Комплект:1

Примечание:GB859-87 Ф10

№ на схеме:14

Наименование:Ring hub

Каталожный номер:41A0031

Комплект:1

Примечание:5040ЗОЕ

№ на схеме:15

Наименование:Snap ring

Каталожный номер:07B0054

Комплект:1

Примечание:504031Е

№ на схеме:16

Наименование:Ring gear

Каталожный номер:42A0005

Комплект:1

Примечание:504011Е

№ на схеме:17

Наименование:Planetary carrier assam

Каталожный номер:51C0090

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bok

Каталожный номер:00B0128

Комплект:32

Примечание:GB5785-86 М12х1.5х40

№ на схеме:19

Наименование:Washer

Каталожный номер:06B0013

Комплект:32

Примечание:GB93-87 Ф12

№ на схеме:20

Наименование:Plug

Каталожный номер:03B0715

Комплект:2

Примечание:504032Е М24x 1 .5

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0007

Комплект:2

Примечание:JB982-77 Ф24

№ на схеме:22

Наименование:Shinns

Каталожный номер:14B0026

Комплект:1

Примечание:504018Е

№ на схеме:23

Наименование:Bolt

Каталожный номер:00B0031

Комплект:6

Примечание:GB5783-86 М12х30

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-87 Ф12

№ на схеме:25

Наименование:Cover

Каталожный номер:51C0074

Комплект:1

Примечание:504019-019E

№ на схеме:26

Наименование:Snap ring

Каталожный номер:07B0015

Комплект:1

Примечание:GB894.1 -86 Ф52

№ на схеме:27

Наименование:Sun gear

Каталожный номер:41A0030

Комплект:1

Примечание:504021E

№ на схеме:28

Наименование:Nut

Каталожный номер:03B0106

Комплект:1

Примечание:404012C

№ на схеме:29

Наименование:O- ring

Каталожный номер:10B0121

Комплект:1

Примечание:504013E Ф370х2.65

№ на схеме:30

Наименование:Pin

Каталожный номер:08B0055

Комплект:2

Примечание:QBA119.1-2000 A12x35

№ на схеме:31

Наименование:Nut

Каталожный номер:03B0071

Комплект:10

Примечание:404023

№ на схеме:32

Наименование:Rim bolt

Каталожный номер:02B0069

Комплект:10

Примечание:504022G

№ на схеме:33

Наименование:Washer

Каталожный номер:06B0065

Комплект:10

Примечание:GB93 - 87 Ф22

№ на схеме:34

Наименование:Nut

Каталожный номер:03B0166

Комплект:10

Примечание:GB6171-2000 M22x1.5
