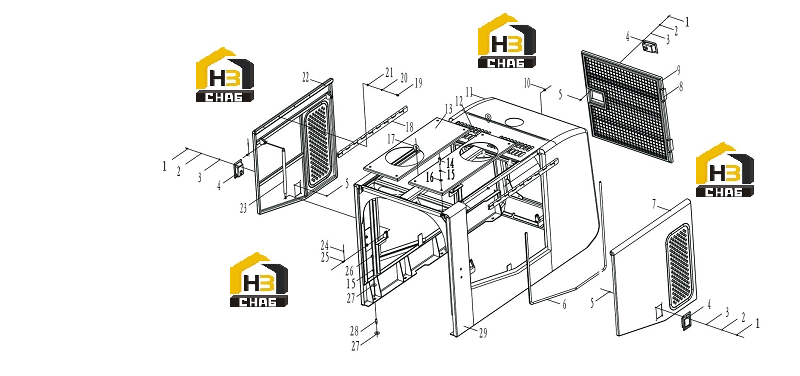

Система вытяжная

← Комплектующие кабины (часть 2) Кронштейн кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:04B0062

Комплект:12

Примечание:GB818-85 М5Х12

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0054

Комплект:12

Примечание:GB93-87 5

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0064

Комплект:12

Примечание:GB97.1 - 85 5

№ на схеме:4

Наименование:Lock

Каталожный номер:48C0060

Комплект:3

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0072

Комплект:12

Примечание:GB6170-86 М5

№ на схеме:6

Наименование:Rubber

Каталожный номер:22B0137

Комплект:2

Примечание:

№ на схеме:7

Наименование:Left Door

Каталожный номер:42D0103

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hinge

Каталожный номер:25C0028

Комплект:2

Примечание:

№ на схеме:9

Наименование:BackDoor

Каталожный номер:44D0092

Комплект:1

Примечание:

№ на схеме:10

Наименование:Absorber

Каталожный номер:21B0282

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hood rame

Каталожный номер:44D0151

Комплект:1

Примечание:С6121

№ на схеме:11

Наименование:Hood rame

Каталожный номер:44D0150

Комплект:1

Примечание:D9

№ на схеме:12

Наименование:plate

Каталожный номер:45D0211

Комплект:1

Примечание:WD615

№ на схеме:12

Наименование:plate

Каталожный номер:45D0210

Комплект:1

Примечание:D9

№ на схеме:13

Наименование:plate

Каталожный номер:45D0210

Комплект:1

Примечание:WD615

№ на схеме:13

Наименование:plate

Каталожный номер:45D0211

Комплект:1

Примечание:D9

№ на схеме:14

Наименование:Bolt

Каталожный номер:00B0032

Комплект:8

Примечание:GB5783-86 M12X50

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0013

Комплект:8

Примечание:GB93 - 87 12

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0012

Комплект:8

Примечание:GB97.1-85 12

№ на схеме:17

Наименование:Screw

Каталожный номер:04B0009

Комплект:2

Примечание:GB825-88 M12

№ на схеме:18

Наименование:Hinge

Каталожный номер:25C0024

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:00B0165

Комплект:10

Примечание:GB5783-86 M8X12

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0009

Комплект:10

Примечание:GB93-87 8

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0027

Комплект:10

Примечание:GB97.1 - 85 8

№ на схеме:22

Наименование:Right Door

Каталожный номер:42D0104

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:48C0525

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:08B0031

Комплект:8

Примечание:GB91-86 3.2x20

№ на схеме:25

Наименование:Pin

Каталожный номер:08B0041

Комплект:8

Примечание:GB882-86 B8x26

№ на схеме:26

Наименование:Nut

Каталожный номер:03B0010

Комплект:8

Примечание:GB6170- 86 М12

№ на схеме:27

Наименование:Washer

Каталожный номер:06B0101

Комплект:8

Примечание:GB96-85 12

№ на схеме:28

Наименование:Stud

Каталожный номер:05B0061

Комплект:8

Примечание:GB897-88 М12х30

№ на схеме:29

Наименование:Hood

Каталожный номер:48C0334

Комплект:1

Примечание:С6121

№ на схеме:29

Наименование:Hood

Каталожный номер:48C0532

Комплект:1

Примечание:WD615

№ на схеме:29

Наименование:Hood

Каталожный номер:48C0216

Комплект:1

Примечание:D9
