Муфта обгонная

← Поддон и клапан управления Передача вторая кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

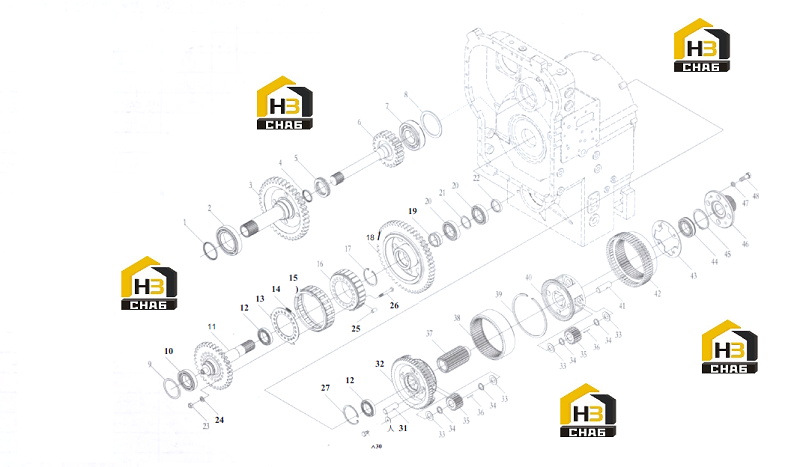

№ на схеме:1

Наименование:Seal

Каталожный номер:11B0001

Комплект:1

Примечание:403101

№ на схеме:2

Наименование:Bearing

Каталожный номер:31B0001

Комплект:1

Примечание:GB276-94 6016 (80x125x22)

№ на схеме:3

Наименование:Gear

Каталожный номер:41A0001

Комплект:1

Примечание:403103

№ на схеме:4

Наименование:Seal

Каталожный номер:11B0002

Комплект:1

Примечание:403102

№ на схеме:5

Наименование:Bearing

Каталожный номер:36B0001

Комплект:1

Примечание:GB301-94 51111

№ на схеме:6

Наименование:Gear

Каталожный номер:41A0002

Комплект:1

Примечание:403104

№ на схеме:7

Наименование:Bearing

Каталожный номер:31B0002

Комплект:1

Примечание:GB276-94 6311

№ на схеме:8

Наименование:Spacer

Каталожный номер:56A0002

Комплект:1

Примечание:403105

№ на схеме:9

Наименование:Shim

Каталожный номер:56A0003

Комплект:1

Примечание:403202

№ на схеме:10

Наименование:Bearing

Каталожный номер:31B0003

Комплект:1

Примечание:GB276-94 6211

№ на схеме:11

Наименование:Shaft

Каталожный номер:62A0001

Комплект:1

Примечание:403203

№ на схеме:12

Наименование:Bearing

Каталожный номер:31B0004

Комплект:2

Примечание:GB276-94 6010 (50x80x16)

№ на схеме:13

Наименование:Cover

Каталожный номер:52A0126

Комплект:1

Примечание:403205C

№ на схеме:14

Наименование:Spring

Каталожный номер:27B0026

Комплект:3

Примечание:403204A

№ на схеме:15

Наименование:Ring

Каталожный номер:55A0004

Комплект:1

Примечание:403206B

№ на схеме:16

Наименование:Cam

Каталожный номер:49A0001

Комплект:1

Примечание:403209B

№ на схеме:17

Наименование:Snap ring

Каталожный номер:07B0023

Комплект:1

Примечание:GB893.1-86 80

№ на схеме:18

Наименование:Gear

Каталожный номер:41A0003

Комплект:1

Примечание:403208A

№ на схеме:19

Наименование:Snap ring

Каталожный номер:54A0011

Комплект:1

Примечание:403210

№ на схеме:20

Наименование:Bearing

Каталожный номер:31B0005

Комплект:2

Примечание:GB276-94 6210

№ на схеме:21

Наименование:Ring

Каталожный номер:55A0005

Комплект:1

Примечание:403211

№ на схеме:22

Наименование:Spacer

Каталожный номер:55A0006

Комплект:1

Примечание:403212

№ на схеме:23

Наименование:Nut

Каталожный номер:03B0077

Комплект:20

Примечание:GB6171-86 M10x1

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0040

Комплект:20

Примечание:GB859-87 10

№ на схеме:25

Наименование:Column

Каталожный номер:39B0002

Комплект:24

Примечание:403207B

№ на схеме:26

Наименование:Bolt

Каталожный номер:02B0007

Комплект:20

Примечание:403201

№ на схеме:27

Наименование:Snap ring

Каталожный номер:07B0029

Комплект:1

Примечание:GB983.1-86 90

№ на схеме:28

Наименование:Bolt

Каталожный номер:00B0049

Комплект:4

Примечание:GB5783-86 M8x14

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:30

Наименование:Shims

Каталожный номер:06B0031

Комплект:4

Примечание:403215

№ на схеме:31

Наименование:Pin

Каталожный номер:61A0004

Комплект:4

Примечание:403221

№ на схеме:32

Наименование:Planetary carrier

Каталожный номер:72A0005

Комплект:1

Примечание:403213A

№ на схеме:33

Наименование:Shims

Каталожный номер:06B0032

Комплект:16

Примечание:403217

№ на схеме:34

Наименование:Sleeve

Каталожный номер:55A0007

Комплект:16

Примечание:403219

№ на схеме:35

Наименование:Planet

Каталожный номер:41A0004

Комплект:8

Примечание:403218

№ на схеме:36

Наименование:Needle

Каталожный номер:39B0007

Комплект:176

Примечание:GB309-84 4x35

№ на схеме:37

Наименование:Sun gear

Каталожный номер:41A0005

Комплект:1

Примечание:403226

№ на схеме:38

Наименование:Ring gear

Каталожный номер:42A0001

Комплект:1

Примечание:403216

№ на схеме:39

Наименование:Snap ring

Каталожный номер:57A0001

Комплект:1

Примечание:403220

№ на схеме:40

Наименование:Planetary carrier

Каталожный номер:72A0006

Комплект:1

Примечание:403223

№ на схеме:41

Наименование:Pin

Каталожный номер:61A0005

Комплект:4

Примечание:403227

№ на схеме:42

Наименование:Ring gear

Каталожный номер:42A0002

Комплект:1

Примечание:403222A

№ на схеме:43

Наименование:Stop pan

Каталожный номер:52A0004

Комплект:1

Примечание:403224

№ на схеме:44

Наименование:Bearing

Каталожный номер:31B0011

Комплект:1

Примечание:GB276-94 6210N (50x90x20)

№ на схеме:45

Наименование:Snap ring

Каталожный номер:07B0005

Комплект:1

Примечание:GB894.1-86 90

№ на схеме:46

Наименование:Connect pan

Каталожный номер:52A0005

Комплект:1

Примечание:403225

№ на схеме:47

Наименование:Washer

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87 10

№ на схеме:48

Наименование:Bolt

Каталожный номер:00B0022

Комплект:4

Примечание:GB5783-86 M10x30
