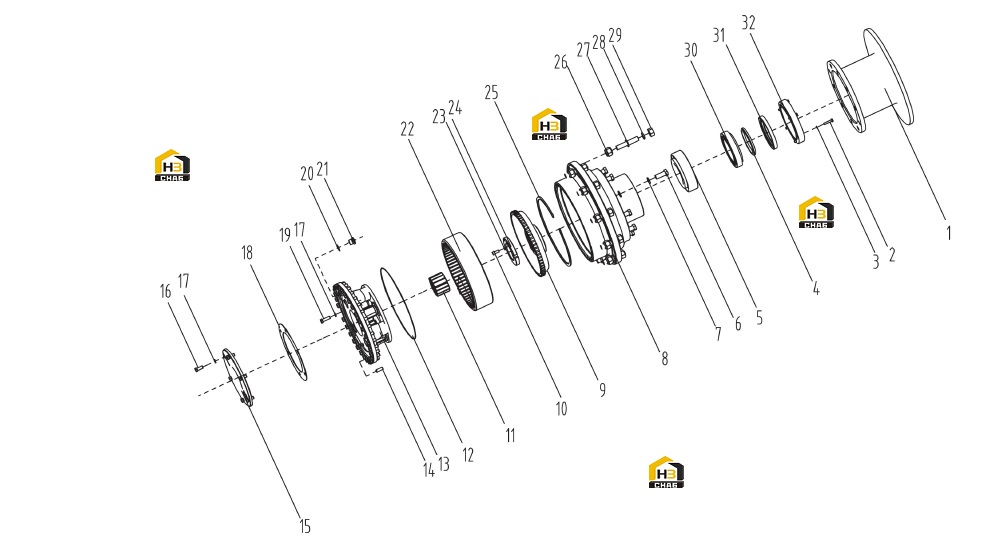

Редуктор бортовой задний

← Редуктор бортовой передний Шестерня планетарная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Disc

Каталожный номер:52A0024

Комплект:1

Примечание:504002Б

№ на схеме:2

Наименование:Bolt

Каталожный номер:01B1178

Комплект:6

Примечание:GB/T 5782-2000 M8x40

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0009

Комплект:6

Примечание:GB93-87 8

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0048

Комплект:1

Примечание:504008

№ на схеме:5

Наименование:Bearing

Каталожный номер:33B0019

Комплект:1

Примечание:GB/T297-1994 32222

№ на схеме:6

Наименование:Bolt

Каталожный номер:01B0049

Комплект:10

Примечание:404010

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0001

Комплект:10

Примечание:GB93-1987 20

№ на схеме:8

Наименование:Hub

Каталожный номер:70A0336

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring hub

Каталожный номер:41A0031

Комплект:1

Примечание:504030E

№ на схеме:10

Наименование:Screw

Каталожный номер:04B0025

Комплект:1

Примечание:GB70.1-2000 M10x20

№ на схеме:11

Наименование:Sun gear

Каталожный номер:41A0030

Комплект:1

Примечание:504021E

№ на схеме:12

Наименование:O-ring

Каталожный номер:10B0121

Комплект:1

Примечание:504013E 370x2.65

№ на схеме:13

Наименование:Planetary carrier assem

Каталожный номер:51C0090

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:08B0055

Комплект:2

Примечание:GB/T119.1-2000 A12x35

№ на схеме:15

Наименование:Cover

Каталожный номер:51C0074

Комплект:1

Примечание:504019-019E

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B1120

Комплект:6

Примечание:GB5783-2000 M12x30

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0013

Комплект:38

Примечание:GB93-1987 12

№ на схеме:18

Наименование:Shims

Каталожный номер:14B0026

Комплект:1

Примечание:504018E

№ на схеме:19

Наименование:Bolt

Каталожный номер:00B0128

Комплект:32

Примечание:GB5785-2000 M12x1.5x40

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0007

Комплект:2

Примечание:JB982-1977 24

№ на схеме:21

Наименование:Plug

Каталожный номер:03B0715

Комплект:2

Примечание:504032E M24x1.5

№ на схеме:22

Наименование:Ring gear

Каталожный номер:42A0005

Комплект:1

Примечание:504011E

№ на схеме:23

Наименование:Washer

Каталожный номер:06B0040

Комплект:1

Примечание:GB859-1987 10

№ на схеме:24

Наименование:Nut

Каталожный номер:03B0106

Комплект:1

Примечание:404012C

№ на схеме:25

Наименование:Snap ring

Каталожный номер:07B0054

Комплект:1

Примечание:504031E

№ на схеме:26

Наименование:Nut

Каталожный номер:03B0071

Комплект:12

Примечание:404023

№ на схеме:27

Наименование:Rim bolt

Каталожный номер:02B0069

Комплект:12

Примечание:504022G

№ на схеме:28

Наименование:Washer

Каталожный номер:06B0065

Комплект:12

Примечание:GB93-87 22

№ на схеме:29

Наименование:Nut

Каталожный номер:03B0057

Комплект:12

Примечание:GB6171-2000 M22x1.5

№ на схеме:30

Наименование:Bearing

Каталожный номер:33B0005

Комплект:1

Примечание:GB297-94 32024

№ на схеме:31

Наименование:Seal

Каталожный номер:12B0013

Комплект:1

Примечание:GB1387.1-92 FB140x170x16

№ на схеме:32

Наименование:Cover

Каталожный номер:52A0019

Комплект:1

Примечание:504006A
