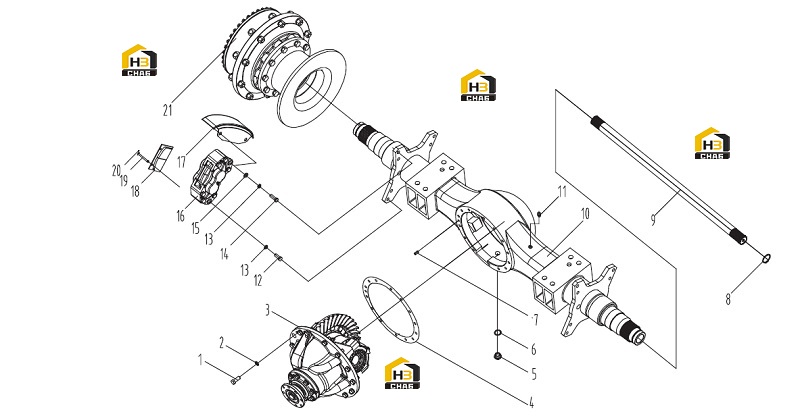

Мост ведущий передний

← Система привода погрузчика Мост ведущий задний →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:01B0180

Комплект:14

Примечание:GB5782-2000 M14x50

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0005

Комплект:14

Примечание:GB93-1987 14

№ на схеме:3

Наименование:Main driving assem(Front)

Каталожный номер:51C0075

Комплект:1

Примечание:504300E

№ на схеме:4

Наименование:Shims

Каталожный номер:14B0025

Комплект:1

Примечание:504001E

№ на схеме:5

Наименование:Plug

Каталожный номер:03B0714

Комплект:2

Примечание:502223EA M30x1.5

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0072

Комплект:2

Примечание:JB982-1977 30

№ на схеме:7

Наименование:Pin

Каталожный номер:08B0056

Комплект:2

Примечание:GB/T119.1-2000 A16x40

№ на схеме:8

Наименование:Snap ring

Каталожный номер:07B0015

Комплект:2

Примечание:GB894.1-86 52

№ на схеме:9

Наименование:Shaft

Каталожный номер:62A0220

Комплект:2

Примечание:

№ на схеме:10

Наименование:Axle housing(Front)

Каталожный номер:25D0067

Комплект:1

Примечание:

№ на схеме:11

Наименование:Breather

Каталожный номер:64B0017

Комплект:1

Примечание:QC/T411-1999 M10x1

№ на схеме:12

Наименование:Bolt

Каталожный номер:02B0017

Комплект:12

Примечание:408120 M20x1.5x56

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0001

Комплект:16

Примечание:GB93-1987 20

№ на схеме:14

Наименование:Bolt

Каталожный номер:02B0370

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0002

Комплект:4

Примечание:GB/T 97.1-2002 20

№ на схеме:16

Наименование:Brake assem

Каталожный номер:55C0011

Комплект:4

Примечание:508100

№ на схеме:17

Наименование:Plate

Каталожный номер:20A1908

Комплект:2

Примечание:

№ на схеме:18

Наименование:Brake assem

Каталожный номер:36C0005

Комплект:8

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:02B0642

Комплект:8

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:08B0023

Комплект:8

Примечание:2x14

№ на схеме:21

Наименование:Final drive group

Каталожный номер:51C0633

Комплект:2

Примечание:
