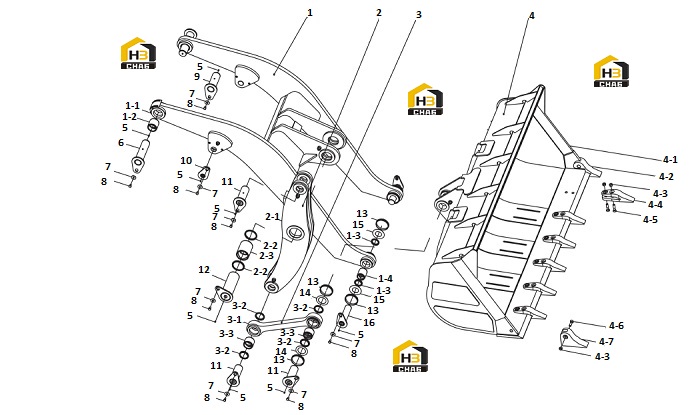

Ковш в сборе

Каталожный номер:54A0052

Комплект:2

Примечание:

№ на схеме:1-3

Каталожный номер:12B0037

Комплект:4

Примечание:

№ на схеме:1-2

Каталожный номер:54A0106

Комплект:2

Примечание:

№ на схеме:1-1

Наименование:Arm

Каталожный номер:21D0807

Комплект:1

Примечание:

№ на схеме:1

Наименование:Arm Ass'y

Каталожный номер:43C1558

Комплект:1

Примечание:

№ на схеме:2-3

Каталожный номер:54A0005

Комплект:1

Примечание:

№ на схеме:2-2

Каталожный номер:12B0003

Комплект:2

Примечание:

№ на схеме:2-1

Наименование:Lever

Каталожный номер:21D0797

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever Ass'y

Каталожный номер:43C1481

Комплект:1

Примечание:

№ на схеме:3-3

Каталожный номер:54A0050

Комплект:2

Примечание:

№ на схеме:3-2

Каталожный номер:12B0004

Комплект:4

Примечание:

№ на схеме:3-1

Наименование:Link

Каталожный номер:12D0381

Комплект:1

Примечание:

№ на схеме:3

Наименование:Link Ass'y

Каталожный номер:43C1547

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket Ass'y

Каталожный номер:43C2099

Комплект:1

Примечание:

№ на схеме:4-1

Наименование:Bucket

Каталожный номер:22D1747

Комплект:1

Примечание:

№ на схеме:4-2

Наименование:Tooth

Каталожный номер:72A0002

Комплект:1

Примечание:

№ на схеме:4-4

Наименование:Tooth

Каталожный номер:72A0032

Комплект:6

Примечание:

№ на схеме:4-3

Наименование:Nut

Каталожный номер:03B0015

Комплект:14

Примечание:GB6170-2000 M20

№ на схеме:4-5

Наименование:Bolt

Каталожный номер:02B0003

Комплект:12

Примечание:GB10-88 M20X90

№ на схеме:4-6

Наименование:Bolt

Каталожный номер:02B0005

Комплект:2

Примечание:GB10-88 M20X80

№ на схеме:4-7

Наименование:Tooth

Каталожный номер:72A0003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Grease nipple

Каталожный номер:26B0010

Комплект:11

Примечание:JB/T7940.1-1995 M10X1

№ на схеме:6

Каталожный номер:15D0653

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0736

Комплект:11

Примечание:GB96.1-2002

№ на схеме:8

Наименование:Bolt

Каталожный номер:00B0043

Комплект:11

Примечание:GB5783-2000 M16X25

№ на схеме:9

Каталожный номер:15D0652

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:15D0651

Комплект:2

Примечание:

№ на схеме:11

Каталожный номер:15D0125

Комплект:3

Примечание:

№ на схеме:12

Каталожный номер:15D0126

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:16B0224

Комплект:6

Примечание:

№ на схеме:14

Наименование:Adjusting washer

Каталожный номер:56A0495

Комплект:2

Примечание:

№ на схеме:15

Наименование:Adjusting washer

Каталожный номер:56A0494

Комплект:4

Примечание:

№ на схеме:16
