Клапан воздушного тормоза в сборе

Клапан воздушного тормоза в сборе

← Насос форсажной камеры переднего моста в сборе Система тормозная (часть 2) →

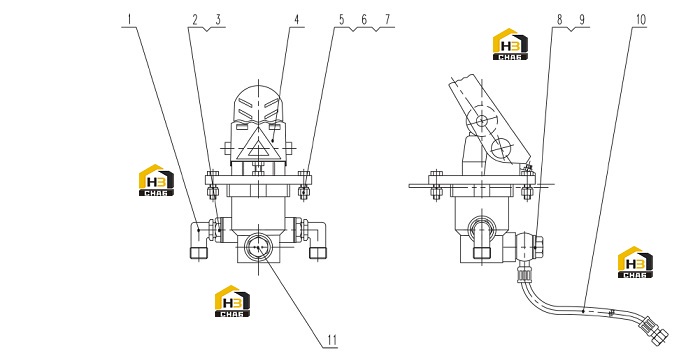

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:01A0148
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:03B0008
Комплект:2
Примечание:408025
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:11B0419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Valve
Каталожный номер:12C0092
Комплект:1
Примечание:XM60F
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:00B0073
Комплект:4
Примечание:GB5783-86 M8X30
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:03B0005
Комплект:4
Примечание:GB6170-86 M8
0 ₽
шт
№ на схеме:7
Наименование:Spacer
Каталожный номер:06B0009
Комплект:4
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:01B1331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spacer
Каталожный номер:56A0006
Комплект:2
Примечание:408206
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:04C0180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Switch
Каталожный номер:46C0390
Комплект:1
Примечание:ZK611Q
