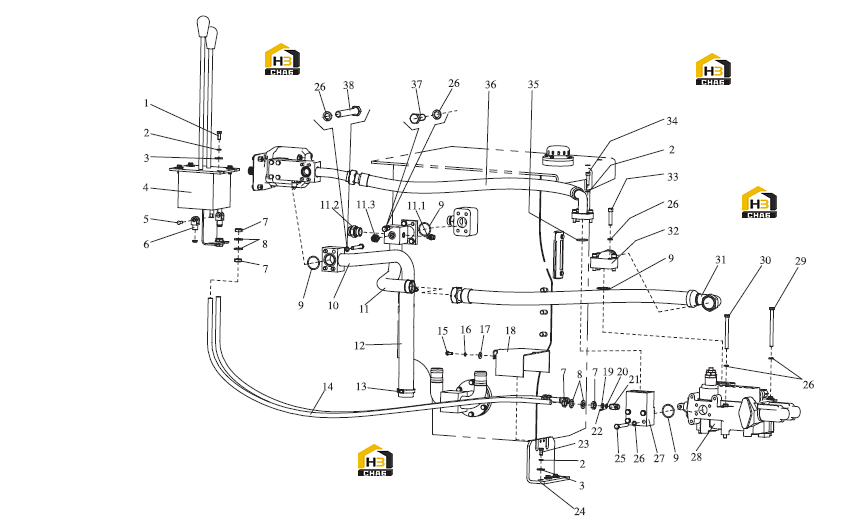

Система рабочая гидравлическая стандартная (часть 2)
← Система рабочая гидравлическая стандартная (часть 1)
Система гидравлическая рулевого управления (версия 2) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:9
Каталожный номер:10B0014
Комплект:4
Примечание:GB3452.1-2005 47.5x3.55
№ на схеме:11.1
Каталожный номер:30C0243
Комплект:1
Примечание:1LM-16-14MD
№ на схеме:11.2
Каталожный номер:30C0448
Комплект:1
Примечание:1LM-36-33MD
№ на схеме:11.3
Каталожный номер:30C0436
Комплект:1
Примечание:1LM-22-18MD
№ на схеме:23
Каталожный номер:00B0029
Комплект:3
Примечание:GB/T 5783-2000 M10x20
№ на схеме:25
Каталожный номер:01B0009
Комплект:4
Примечание:GB/T 5782-2000 M12x85
№ на схеме:28
Каталожный номер:12C0139
Комплект:1
Примечание:DL32.2
№ на схеме:29
Каталожный номер:01B0131
Комплект:2
Примечание:GB/T 5782-2000 M12x150
№ на схеме:30
Каталожный номер:01B0130
Комплект:1
Примечание:GB/T 5782-2000 M12x130
№ на схеме:31
Каталожный номер:07C1049
Комплект:1
Примечание:C21513/C21593-52-24x1W24x1180
№ на схеме:33
Каталожный номер:04B0185
Комплект:4
Примечание:GB/T 70.1-2008 M12x55-Zn.D
№ на схеме:34
Каталожный номер:04B0013
Комплект:4
Примечание:GB/T 70.1-2008 M10x40
№ на схеме:35
Каталожный номер:10B0055
Комплект:1
Примечание:GB3452.1-2005 37.5x3.55
№ на схеме:36
Каталожный номер:07C1050
Комплект:1
Примечание:C48390-20-20/C21613-20-42x4S20x1330+C83308-20
№ на схеме:37
Каталожный номер:00B0031
Комплект:4
Примечание:GB/T 5783-2000 M12x30
№ на схеме:38
Каталожный номер:01B0083
Комплект:4
Примечание:GB/T 5782-2000 M12X75
