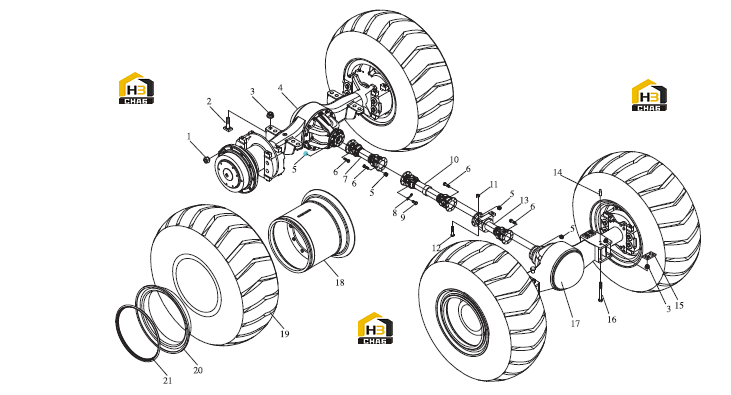

Система привода погрузчика

← Узел переключения передач Мост ведущий передний →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:03B0071

Комплект:40

Примечание:404023 M20x1.5

№ на схеме:2

Наименование:Bolt

Каталожный номер:01B1351

Комплект:8

Примечание:GB8-88 M30x110

№ на схеме:3

Наименование:Nut

Каталожный номер:03B1098

Комплект:16

Примечание:M30

№ на схеме:4

Наименование:Axle

Каталожный номер:41C0382

Комплект:1

Примечание:50EH

№ на схеме:5

Наименование:Nut

Каталожный номер:03B1099

Комплект:32

Примечание:M12

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B1183

Комплект:32

Примечание:GB/T5783-2000 M12x40

№ на схеме:7

Наименование:Drive shaft Assem

Каталожный номер:51C0068

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:56A0018

Комплект:4

Примечание:404028A

№ на схеме:9

Наименование:Bolt

Каталожный номер:00B1448

Комплект:8

Примечание:GB5786-2000 M12x1.5x28

№ на схеме:10

Наименование:Drive shaft Assem

Каталожный номер:41C0071

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:03B1120

Комплект:2

Примечание:M14

№ на схеме:12

Наименование:Bolt

Каталожный номер:01B1346

Комплект:2

Примечание:GB5789-86 M14x60

№ на схеме:13

Наименование:Drive shaft Assem

Каталожный номер:51C0067

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:08B0943

Комплект:2

Примечание:GB119.2-2000 30x60

№ на схеме:15

Наименование:Plate

Каталожный номер:15A2111

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:01B1336

Комплект:8

Примечание:GB5782-2000 M30x290

№ на схеме:17

Наименование:Axle

Каталожный номер:41C0567

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rim body

Каталожный номер:14D0002

Комплект:4

Примечание:504601-04B

№ на схеме:19

Наименование:Tire

Каталожный номер:20B0002

Комплект:4

Примечание:GB2980-91 23.5-25x16

№ на схеме:20

Наименование:Snap Ring

Каталожный номер:57A0013

Комплект:4

Примечание:504606B

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:57A0012

Комплект:4

Примечание:404605B
