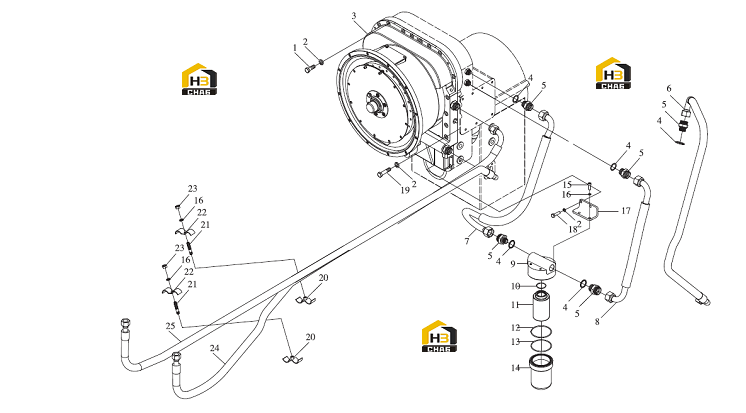

Система гидротрансформатора (sc9d)

← Корпус гтр (sc11cb) Система гидротрансформатора (502100) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B1118

Комплект:24

Примечание:GB5783-86 M10x30

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0003

Комплект:31

Примечание:GB93-87 10

№ на схеме:3

Наименование:Torque

Каталожный номер:52C0001

Комплект:1

Примечание:D135-6

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0072

Комплект:5

Примечание:JB982-77 30

№ на схеме:5

Наименование:Connector

Каталожный номер:00A0039

Комплект:5

Примечание:403063B M30x1.5

№ на схеме:6

Наименование:Hose

Каталожный номер:07C1203

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:07C0583

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:07C0564

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover Assem

Каталожный номер:12C0066

Комплект:1

Примечание:402320

№ на схеме:10

Наименование:O-ring

Каталожный номер:10B0070

Комплект:1

Примечание:GB3452.1-92 42.5x2.65

№ на схеме:11

Наименование:Filler element

Каталожный номер:65B0015

Комплект:1

Примечание:YL-98

№ на схеме:12

Наименование:O-ring

Каталожный номер:10B0069

Комплект:

Примечание:GB3452.1-92 95x3.55

№ на схеме:13

Наименование:Seal

Каталожный номер:12B0412

Комплект:1

Примечание:

№ на схеме:14

Наименование:Housing

Каталожный номер:09D0002

Комплект:1

Примечание:402310

№ на схеме:15

Наименование:Bolt

Каталожный номер:04B0868

Комплект:2

Примечание:GB70-85 M8x25

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:17

Наименование:Bracket

Каталожный номер:23A2177

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:00B0068

Комплект:2

Примечание:GB5783-86 M10x38

№ на схеме:19

Наименование:Blot

Каталожный номер:01B0025

Комплект:5

Примечание:GB5782-86 M10x70

№ на схеме:20

Наименование:Washer

Каталожный номер:55A0034

Комплект:2

Примечание:402012A

№ на схеме:21

Наименование:Screw

Каталожный номер:05B0013

Комплект:2

Примечание:GB897-88 M8x35

№ на схеме:22

Наименование:Plate

Каталожный номер:24A0010

Комплект:4

Примечание:402011

№ на схеме:23

Наименование:Nut

Каталожный номер:30B0005

Комплект:2

Примечание:GB6170-86 M8

№ на схеме:24

Наименование:Hose

Каталожный номер:07C0181

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:07C0090

Комплект:1

Примечание:
