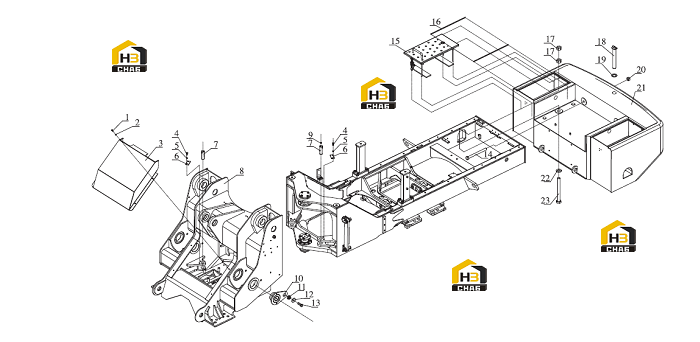

Рама передняя

← Рама задняя Ковш в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0018

Комплект:4

Примечание:GB5783-86 M8X25

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0027

Комплект:4

Примечание:GB97.1-85 8

№ на схеме:3

Наименование:Front cover

Каталожный номер:43D0020

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0023

Комплект:8

Примечание:GB5783-86 M12X25

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0013

Комплект:8

Примечание:GB93-87 12

№ на схеме:6

Наименование:Plate

Каталожный номер:14A0033

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:60A0021

Комплект:4

Примечание:

№ на схеме:8

Наименование:Front frame

Каталожный номер:30D0383

Комплект:1

Примечание:

№ на схеме:9

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:2

Примечание:JB/T7940.1-1995 M10X1

№ на схеме:10

Наименование:Bracket

Каталожный номер:22C0288

Комплект:4

Примечание:

№ на схеме:11

Наименование:Snap

Каталожный номер:55A0088

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0016

Комплект:4

Примечание:GB96-85 20

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0213

Комплект:4

Примечание:GB5783-86 M20X60

№ на схеме:14

Наименование:Bolt

Каталожный номер:01B0046

Комплект:2

Примечание:GB5782-86 M27X320

№ на схеме:15

Наименование:Battery Case

Каталожный номер:47C0752

Комплект:2

Примечание:

№ на схеме:16

Наименование:Skeleton sealing strip

Каталожный номер:21B0268

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:03B0018

Комплект:4

Примечание:GB6171-86 M36X2

№ на схеме:18

Наименование:Pin

Каталожный номер:15D0068

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber

Каталожный номер:17B0125

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:03B0089

Комплект:2

Примечание:GB889-86 M27

№ на схеме:21

Наименование:Counter Weight

Каталожный номер:48D0118

Комплект:1

Примечание:48D0119/ 48D0120

№ на схеме:22

Наименование:Washer

Каталожный номер:06B0037

Комплект:2

Примечание:510006

№ на схеме:23

Наименование:Bolt

Каталожный номер:01B0215

Комплект:2

Примечание:GB5785-86 M36x2x360
