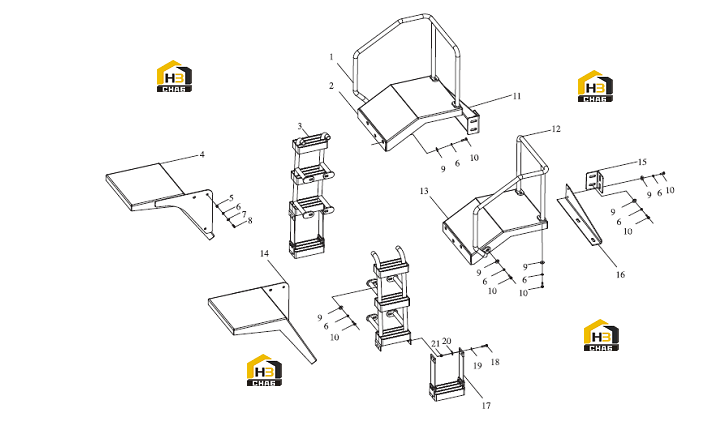

Кронштейн кабины

← Система вытяжная Система электрическая (sc9d) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handhold

Каталожный номер:41D0137

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rear Fender

Каталожный номер:40D0130

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ladder

Каталожный номер:41D0146

Комплект:2

Примечание:

№ на схеме:4

Наименование:Front Fender

Каталожный номер:40D0107

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0010

Комплект:14

Примечание:GB6170-86 M12

№ на схеме:6

Наименование:Lock Washer

Каталожный номер:06B0013

Комплект:42

Примечание:GB93-87 12

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0012

Комплект:6

Примечание:GB/T 97.1-2002 12

№ на схеме:8

Наименование:Stud

Каталожный номер:05B0011

Комплект:6

Примечание:GB897-88 AM12x30

№ на схеме:9

Наименование:Pad ring

Каталожный номер:06B0101

Комплект:42

Примечание:GB/T 96.1-2002 12

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0021

Комплект:36

Примечание:GB5783-86 M12x40

№ на схеме:11

Наименование:Plate

Каталожный номер:45D0298

Комплект:2

Примечание:

№ на схеме:12

Наименование:Handhold

Каталожный номер:41D0138

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear Fender

Каталожный номер:40D0129

Комплект:1

Примечание:

№ на схеме:14

Наименование:Front Fender

Каталожный номер:40D0106

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:22A1037

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:45D0297

Комплект:2

Примечание:

№ на схеме:17

Наименование:Step

Каталожный номер:26C0034

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:01B0078

Комплект:4

Примечание:GB/T 5782-2000 M10x45

№ на схеме:19

Наименование:Lock Washer

Каталожный номер:06B0003

Комплект:4

Примечание:GB 93-1987 10

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0004

Комплект:4

Примечание:GB/T 97.1-2002 10

№ на схеме:21

Наименование:Nut

Каталожный номер:03B0026

Комплект:4

Примечание:GB/T 6170-2000 M10
