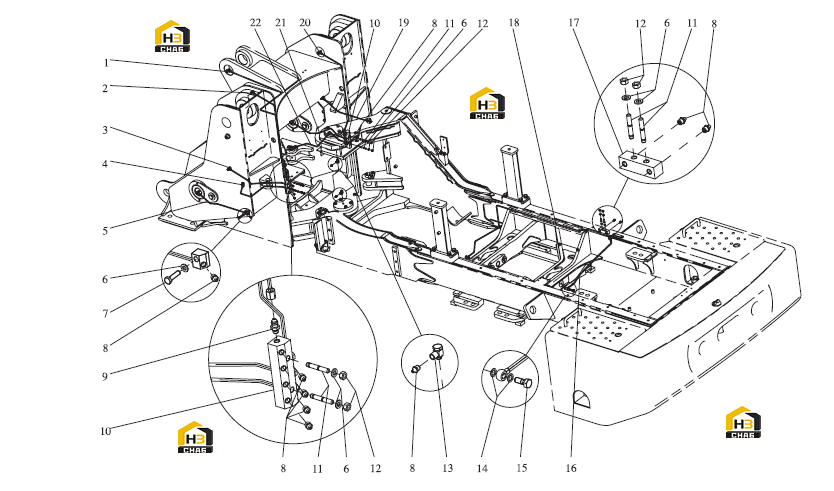

Комплектующие поворотной рамы

← Ковш в сборе Комплектующие кабины (стандартные) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube

Каталожный номер:01C0304

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube

Каталожный номер:01C0049

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube

Каталожный номер:01C0307

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:01C0216

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube

Каталожный номер:01C0305

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0027

Комплект:8

Примечание:GB97.1-2002 8

№ на схеме:7

Наименование:Bolt

Каталожный номер:00B0073

Комплект:2

Примечание:GB 5783-2000 M8x30

№ на схеме:8

Наименование:Grease nipple

Каталожный номер:26B0010

Комплект:13

Примечание:JB/T7940.1-1995 M10x1

№ на схеме:9

Наименование:Connector

Каталожный номер:28B0037

Комплект:2

Примечание:GB5625.2-85 6

№ на схеме:10

Наименование:Connector Block

Каталожный номер:04A0049

Комплект:2

Примечание:

№ на схеме:11

Наименование:Stud

Каталожный номер:05B0039

Комплект:6

Примечание:GB897-88 M8x45

№ на схеме:12

Наименование:Nut

Каталожный номер:03B0005

Комплект:6

Примечание:GB6710-2000 M8

№ на схеме:13

Наименование:Universal joint

Каталожный номер:33C1189

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0078

Комплект:38

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:02B0011

Комплект:19

Примечание:

№ на схеме:16

Наименование:Tube

Каталожный номер:01C0060

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector Block

Каталожный номер:04A0022

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube

Каталожный номер:01C0059

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tube

Каталожный номер:01C0306

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube

Каталожный номер:01C0050

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tube

Каталожный номер:01C0308

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tube

Каталожный номер:01C0215

Комплект:1

Примечание:
