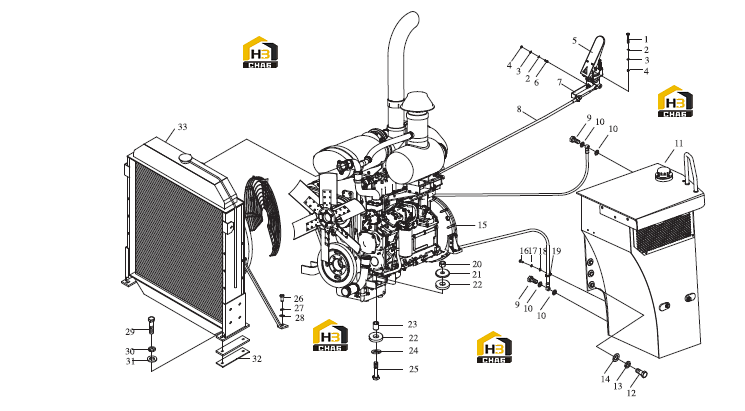

Комплектующие двигателя (sc11cb220g2b1)

← Комплектующие двигателя (sc9d220g2) Комплектующие двигателя (6cta8.3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0024

Комплект:3

Примечание:GB5783-86 M6x25

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87 6

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85 6

№ на схеме:4

Наименование:Nut

Каталожный номер:03B0013

Комплект:5

Примечание:GB6170-86 M6

№ на схеме:5

Наименование:Governor Assem.

Каталожный номер:23C0020

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B0015

Комплект:2

Примечание:GB5783-86 M6x20

№ на схеме:7

Наименование:Plate

Каталожный номер:00D2043

Комплект:1

Примечание:

№ на схеме:8*

Наименование:Cable Assem.

Каталожный номер:61C0011

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0111

Комплект:4

Примечание:JB982-77

№ на схеме:11

Наименование:Fuel Tank Group

Каталожный номер:21C0031

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0012

Комплект:3

Примечание:GB5783-86 M16x30

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0020

Комплект:3

Примечание:GB93-87 16

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0028

Комплект:3

Примечание:GB96-85 16

№ на схеме:15

Наименование:Engine

Каталожный номер:40C0213

Комплект:1

Примечание:SC11CB220G2B1

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B0017

Комплект:1

Примечание:GB578B-86 M8x20

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87 8

№ на схеме:18

Наименование:Washer

Каталожный номер:06B0027

Комплект:1

Примечание:GB97.1-85 8

№ на схеме:19

Наименование:Clamp

Каталожный номер:82A0525

Комплект:1

Примечание:TS16R-12

№ на схеме:20

Наименование:Nut

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86 M24x2

№ на схеме:21

Наименование:Spacer

Каталожный номер:55A0062

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:55A0061

Комплект:4

Примечание:

№ на схеме:23

Наименование:Water separator

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0015

Комплект:2

Примечание:GB97.1-85 24

№ на схеме:25

Наименование:Bolt

Каталожный номер:01B0101

Комплект:2

Примечание:GB5785-86 M24x2x110

№ на схеме:26

Наименование:Bolt

Каталожный номер:00B0023

Комплект:2

Примечание:GB5783-86 M12x25

№ на схеме:27

Наименование:Washer

Каталожный номер:06B0013

Комплект:2

Примечание:GB93-87 12

№ на схеме:28

Наименование:Washer

Каталожный номер:06B0012

Комплект:2

Примечание:GB97.1-85 12

№ на схеме:29

Наименование:Bolt

Каталожный номер:01B0065

Комплект:4

Примечание:GB5782-86 M14x55

№ на схеме:30

Наименование:Washer

Каталожный номер:06B0005

Комплект:4

Примечание:GB93-87 14

№ на схеме:31

Наименование:Washer

Каталожный номер:06B0006

Комплект:4

Примечание:GB97.1-85 14

№ на схеме:32

Наименование:Spacer

Каталожный номер:56A0029

Комплект:2

Примечание:

№ на схеме:33

Наименование:Radiator group

Каталожный номер:20C0055

Комплект:1

Примечание:XG955-121-00
