Система кондиционирования воздуха

Система кондиционирования воздуха

← Система электрическая (часть 2) Печка в сборе →

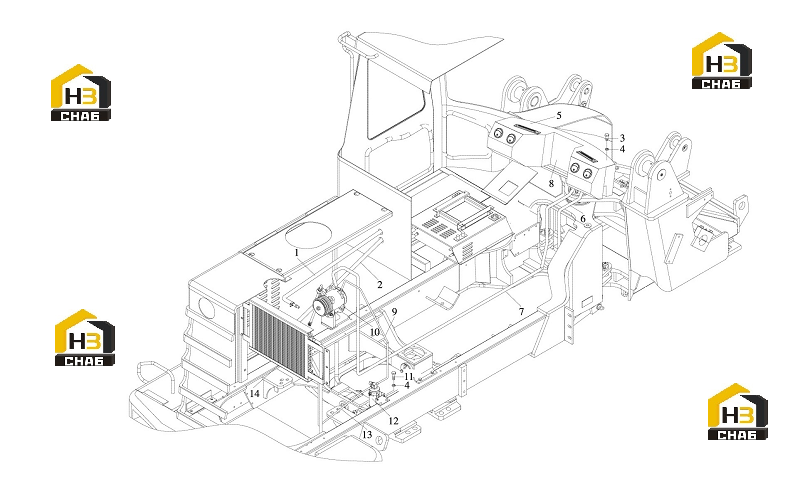

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:56C0482
Комплект:-
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:56C0482
Комплект:-
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:00B0017
Комплект:6
Примечание:GB5783-86 М8х20
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:06B0009
Комплект:8
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:56C0465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:56C0466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:56C0467
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Warm As.
Каталожный номер:56C0086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:56C0468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Compressor
Каталожный номер:56C0056
Комплект:1
Примечание:56С0170
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:00B0038
Комплект:2
Примечание:М8х16
0 ₽
шт
№ на схеме:12
Наименование:Reservoir
Каталожный номер:56C0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:56C0469
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Condenser
Каталожный номер:46C0153
Комплект:1
Примечание:
