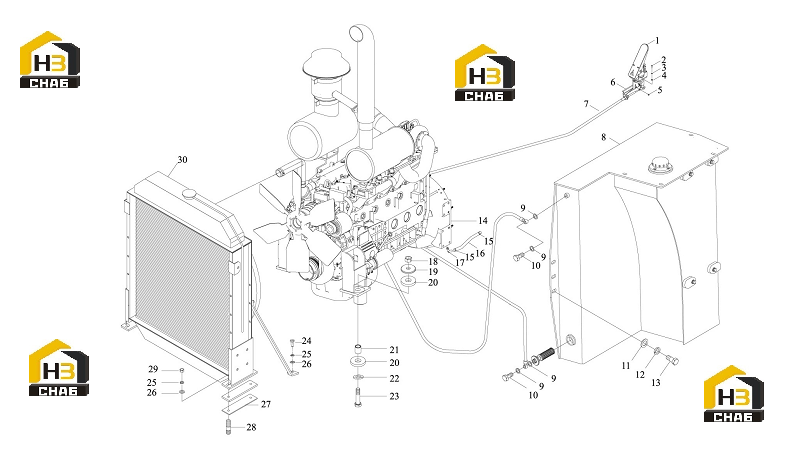

Система дизельного двигателя (часть 2)

← Система дизельного двигателя (часть 1) Система гидротрансформатора (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Governor assem.

Каталожный номер:23C0020

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0015

Комплект:5

Примечание:GB5783-86 M6X20

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87 6

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85 6

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0013

Комплект:2

Примечание:GB6170-86 M6

№ на схеме:6

Наименование:Bracket

Каталожный номер:00D2043

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cable Assem

Каталожный номер:61C0007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fuel Tank Group

Каталожный номер:21C0291

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:06B0111

Комплект:4

Примечание:JB982-77

№ на схеме:10

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0028

Комплект:6

Примечание:GB96-85 16

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0020

Комплект:6

Примечание:GB93-87 16

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0016

Комплект:6

Примечание:GB5783-86 M16X35

№ на схеме:14

Наименование:Engine

Каталожный номер:40C0118

Комплект:1

Примечание:WD615.61AG218

№ на схеме:15

Наименование:Clamp

Каталожный номер:08C0009

Комплект:2

Примечание:JB/T8870-99 25-38

№ на схеме:16

Наименование:Rubber Hose

Каталожный номер:30A0006

Комплект:1

Примечание:HG4-761-74 Ф25Х350

№ на схеме:17

Наименование:Connector

Каталожный номер:18D0002

Комплект:1

Примечание:401800C

№ на схеме:18

Наименование:Nut

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86 M24X2

№ на схеме:19

Наименование:Spacer

Каталожный номер:55A0062

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:55A0061

Комплект:4

Примечание:

№ на схеме:21

Наименование:Tube

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:06B0015

Комплект:2

Примечание:GB97.1-85 24

№ на схеме:23

Наименование:Bolt

Каталожный номер:01B0101

Комплект:2

Примечание:GB5785-86 M24X2X110

№ на схеме:24

Наименование:Bolt

Каталожный номер:00B0023

Комплект:2

Примечание:GB5783-86 M12X25

№ на схеме:25

Наименование:Washer

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-87 12

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0012

Комплект:6

Примечание:GB97.1-85 12

№ на схеме:27

Наименование:spacer

Каталожный номер:56A0001

Комплект:2

Примечание:401009

№ на схеме:28

Наименование:Stud

Каталожный номер:05B0001

Комплект:4

Примечание:GB898-88 М12х40

№ на схеме:29

Наименование:Nut

Каталожный номер:03B0010

Комплект:4

Примечание:GB6170-86 М12

№ на схеме:30

Наименование:Radiator group

Каталожный номер:20C0075

Комплект:1

Примечание:XG953-YC-00
