Резонатор

← Суппорт тормозной Узел стояночного тормоза →

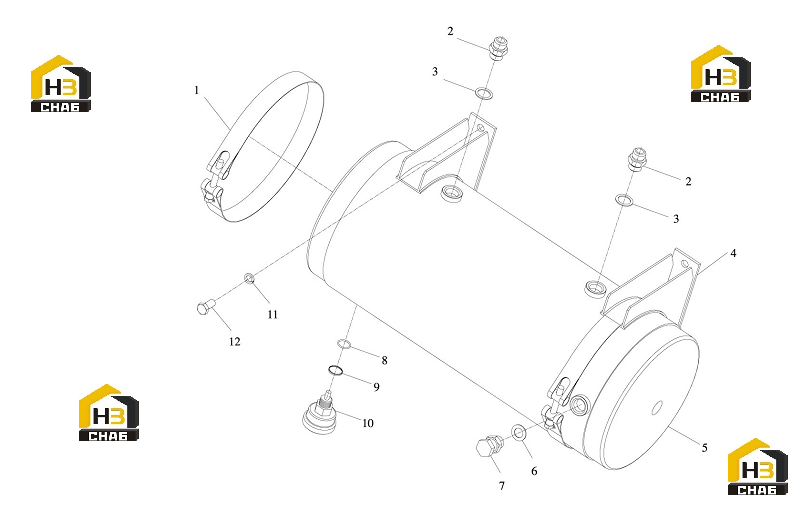

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:24B0020

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:00A0001

Комплект:2

Примечание:408210

№ на схеме:3

Наименование:Spacer

Каталожный номер:56A0006

Комплект:2

Примечание:408206

№ на схеме:4

Наименование:Support

Каталожный номер:22C0005

Комплект:2

Примечание:508420D

№ на схеме:5

Наименование:Reservoir

Каталожный номер:10D0003

Комплект:1

Примечание:408401-06D

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0011

Комплект:1

Примечание:408416

№ на схеме:7

Наименование:Valve

Каталожный номер:12C0003

Комплект:1

Примечание:JN150-35011030

№ на схеме:8

Наименование:O-ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:12C00061

Комплект:1

Примечание:JL990109001

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87 12

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0014

Комплект:4

Примечание:GB5783-86 М12x20
