Рама планетарного колеса

← Узел шкива Система гидравлическая рулевого управления →

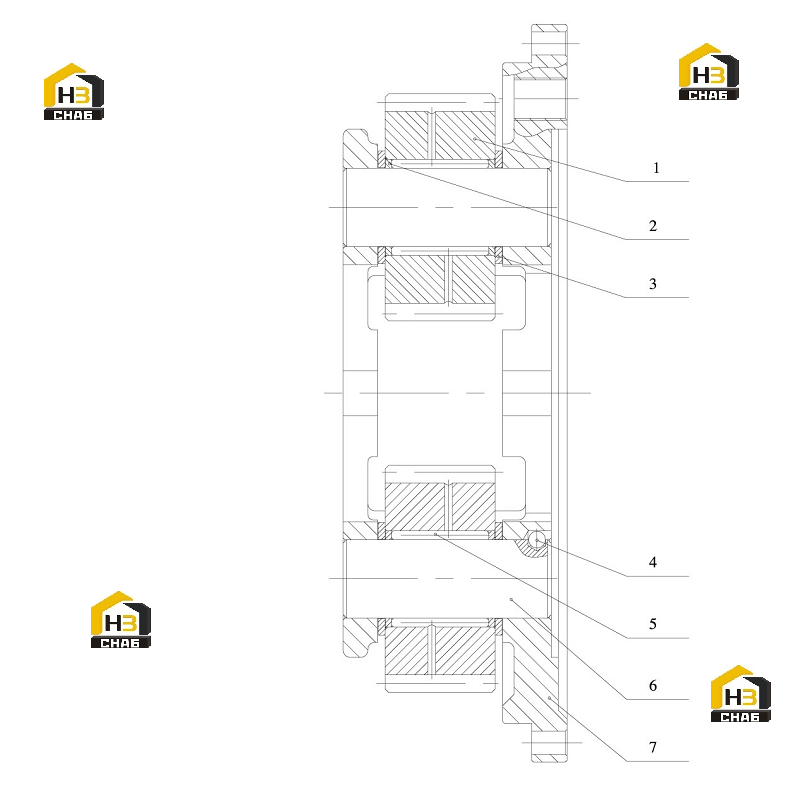

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Planet

Каталожный номер:41A0029

Комплект:4

Примечание:504020E

№ на схеме:2

Наименование:Snap ring

Каталожный номер:57A0006

Комплект:8

Примечание:404016

№ на схеме:3

Наименование:Shims

Каталожный номер:56A0042

Комплект:8

Примечание:504017E

№ на схеме:4

Наименование:Ball

Каталожный номер:30B0001

Комплект:4

Примечание:GB308-84 ФЗ/8"

№ на схеме:5

Наименование:Needle

Каталожный номер:39B0011

Комплект:124

Примечание:GB/T309-2000 Ф5 X 55

№ на схеме:6

Наименование:Pin

Каталожный номер:60A0156

Комплект:4

Примечание:504015G

№ на схеме:7

Наименование:Planetary carrier

Каталожный номер:72A0064

Комплект:1

Примечание:504014E
