Система тормозная (часть 2)

Система тормозная (часть 2)

← Клапан воздушного тормоза в сборе Резонатор →

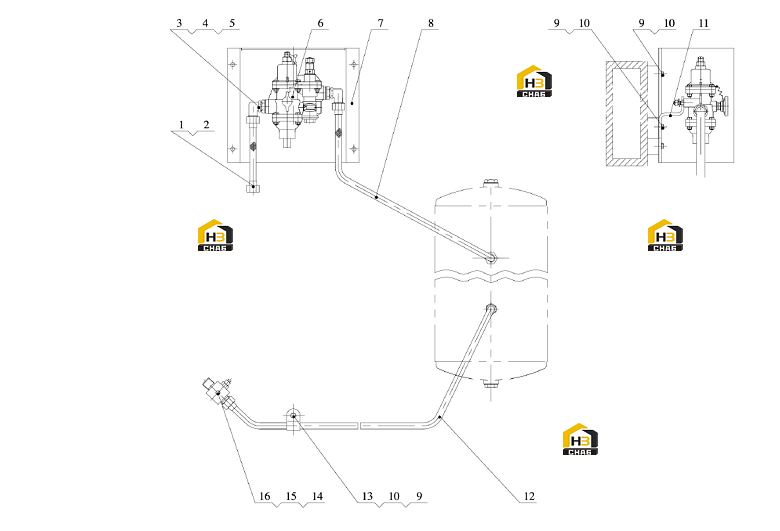

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:04C0149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:04C0148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spacer
Каталожный номер:06B0705
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:11B0419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:03B0008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connecter
Каталожный номер:01A0148
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve
Каталожный номер:12C0491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:47D0221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:04C0147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spacer
Каталожный номер:06B0009
Комплект:7
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0070
Комплект:7
Примечание:GB5783-86 М8х10
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:21A1106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tube
Каталожный номер:17D0217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamper
Каталожный номер:82A0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connecter
Каталожный номер:02A0008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Switch
Каталожный номер:46C0107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connecter
Каталожный номер:03A0014
Комплект:1
Примечание:
