Система привода погрузчика

Система привода погрузчика

← Узел переключения передач Мост ведущий передний →

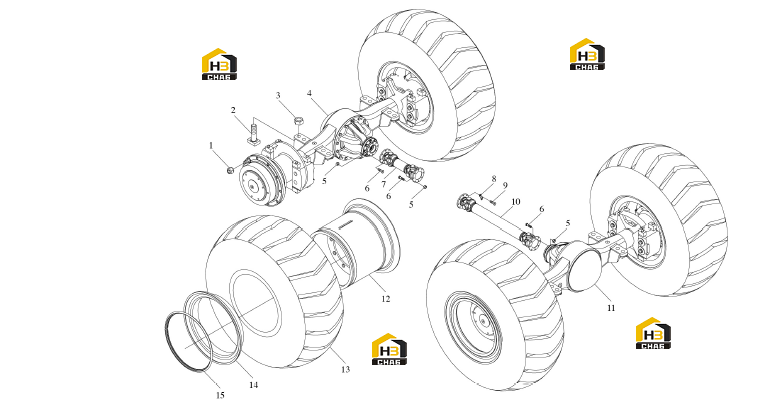

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut
Каталожный номер:03B0071
Комплект:40
Примечание:404023 М20х1.5
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:01B1351
Комплект:16
Примечание:GB8-88 МЗ0х110
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:03B1098
Комплект:16
Примечание:МЗ0
0 ₽
шт
№ на схеме:4
Наименование:Axle
Каталожный номер:41C0079
Комплект:1
Примечание:504000Е
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:03B1099
Комплект:24
Примечание:М12
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:00B1183
Комплект:24
Примечание:GB5783-2000 М12x40
0 ₽
шт
№ на схеме:7
Наименование:Drive shaft Assem.
Каталожный номер:41C0050
Комплект:1
Примечание:ZL504200С
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:56A0018
Комплект:4
Примечание:404028А
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B1448
Комплект:8
Примечание:GB5786-2000 М12х1.5х28
0 ₽
шт
№ на схеме:10
Наименование:Drive shaft Assem.
Каталожный номер:41C0049
Комплект:1
Примечание:ZL504100С
0 ₽
шт
№ на схеме:11
Наименование:Axle
Каталожный номер:41C0078
Комплект:1
Примечание:504000Е
0 ₽
шт
№ на схеме:12
Наименование:Rim body
Каталожный номер:14D0002
Комплект:4
Примечание:504601-04В
0 ₽
шт
№ на схеме:13
Наименование:Tire
Каталожный номер:20B0002
Комплект:4
Примечание:GB2980-91 23.5-25x16
0 ₽
шт
№ на схеме:14
Наименование:Snap Ring
Каталожный номер:57A0013
Комплект:4
Примечание:504606В
0 ₽
шт
№ на схеме:15
Наименование:Snap Ring
Каталожный номер:57A0012
Комплект:4
Примечание:404605В
