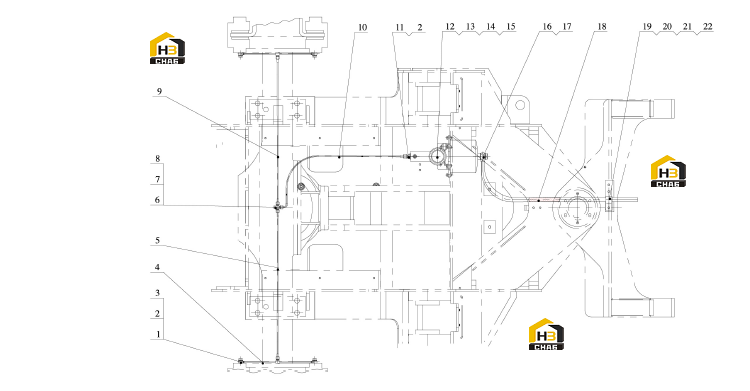

Насос форсажной камеры в сборе

← Система тормозная (часть 1) Клапан воздушного тормоза в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:03A0015

Комплект:4

Примечание:408101

№ на схеме:2

Наименование:Spacer

Каталожный номер:55A0028

Комплект:5

Примечание:408102

№ на схеме:3

Наименование:Spacer

Каталожный номер:55A0029

Комплект:4

Примечание:108115

№ на схеме:4

Наименование:Tube

Каталожный номер:17D1701

Комплект:2

Примечание:

№ на схеме:5

Наименование:Tube

Каталожный номер:01C0199

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:02A0025

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:00B0018

Комплект:1

Примечание:GB5783-86 M8x25

№ на схеме:8

Наименование:Spacer

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87 8

№ на схеме:9

Наименование:Tube

Каталожный номер:01C0200

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:05C1489

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:00A0083

Комплект:1

Примечание:

№ на схеме:12

Наименование:Booster

Каталожный номер:55C0235

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0022

Комплект:2

Примечание:GB5783-86 М10x30

№ на схеме:14

Наименование:Spacer

Каталожный номер:06B0003

Комплект:2

Примечание:GB93-87 10

№ на схеме:15

Наименование:Spacer

Каталожный номер:06B0004

Комплект:2

Примечание:GB97.1-85 10

№ на схеме:16

Наименование:Connector

Каталожный номер:01B1331

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:56A0006

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:04C0137

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clip

Каталожный номер:08C0324

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0070

Комплект:3

Примечание:GB5783-86 М8х10

№ на схеме:21

Наименование:Plate

Каталожный номер:20A3639

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:03B0026

Комплект:1

Примечание:GB6170-86 M10
