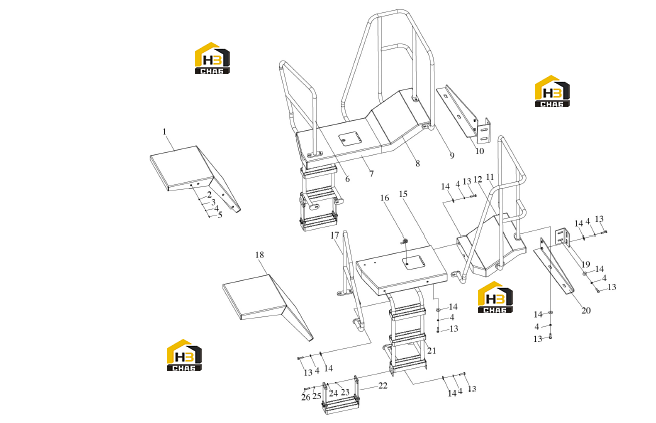

Кронштейн кабины

← Система вытяжная Система электрическая (версия 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Fenaer

Каталожный номер:40D0097

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:03B0010

Комплект:16

Примечание:GB6170-86 M112

№ на схеме:3

Наименование:Lock Washer

Каталожный номер:06B0012

Комплект:8

Примечание:GB97.1-85 12

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0013

Комплект:32

Примечание:GB93-87 12

№ на схеме:5

Наименование:Stud

Каталожный номер:05B0010

Комплект:8

Примечание:GB897-88 M12x40-S

№ на схеме:6

Наименование:Handhold

Каталожный номер:41D0238

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear Fender

Каталожный номер:32D0120

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rear Fender

Каталожный номер:40D0109

Комплект:1

Примечание:

№ на схеме:9

Наименование:Handhold

Каталожный номер:41D0240

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:45D0432

Комплект:2

Примечание:

№ на схеме:11

Наименование:Handhold

Каталожный номер:41D0239

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear Fender

Каталожный номер:40D0108

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0021

Комплект:50

Примечание:GB5783-86 М12х40

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0101

Комплект:34

Примечание:GB/T96.1-2002 12

№ на схеме:15

Наименование:Rear Fender

Каталожный номер:32D0119

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock

Каталожный номер:47C0190

Комплект:2

Примечание:

№ на схеме:17

Наименование:Handhold

Каталожный номер:41D0237

Комплект:1

Примечание:

№ на схеме:18

Наименование:Front Fender

Каталожный номер:40D0096

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:22A1037

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:45D0431

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ladder

Каталожный номер:41D0241

Комплект:2

Примечание:

№ на схеме:22

Наименование:Step

Каталожный номер:26C0034

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:03B0026

Комплект:4

Примечание:GB6170-86 M10

№ на схеме:24

Наименование:Lock Washer

Каталожный номер:06B0004

Комплект:4

Примечание:GB97pl-85 10

№ на схеме:25

Наименование:Lock Washer

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87 10

№ на схеме:26

Наименование:Bolt

Каталожный номер:01B0794

Комплект:4

Примечание:GB5782-86 M10x35-Zn.D
