Узел сцепления

← Гидротрансформатор Узел вала гидронасоса →

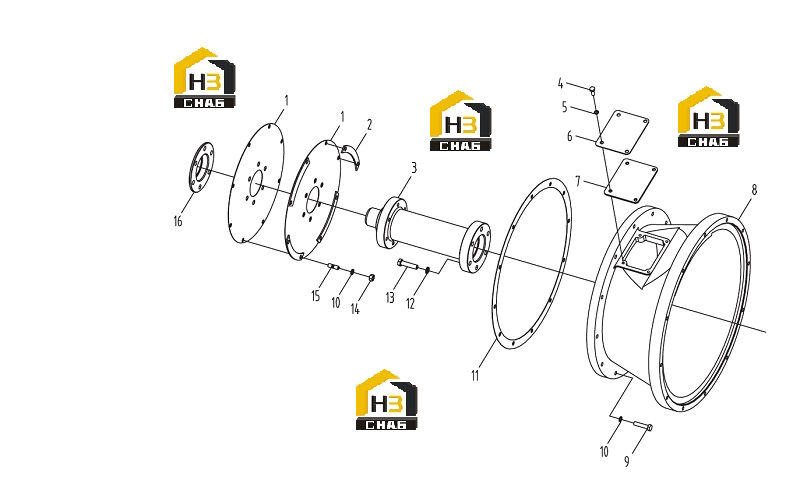

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring Plate

Каталожный номер:24A0058

Комплект:2

Примечание:502105 ( CUM )

№ на схеме:2

Наименование:Spacer

Каталожный номер:24A0057

Комплект:4

Примечание:502103 (CUM)

№ на схеме:3

Наименование:Shaft

Каталожный номер:63A0009

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0017

Комплект:4

Примечание:GB5783-86 M8X20

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:6

Наименование:Plate

Каталожный номер:11A0104

Комплект:1

Примечание:502106 (CUM)

№ на схеме:7

Наименование:Spacer

Каталожный номер:55A0095

Комплект:1

Примечание:502107 ( CUM )

№ на схеме:8

Наименование:Sleeve

Каталожный номер:39A0025

Комплект:1

Примечание:502102 ( CUM )

№ на схеме:9

Наименование:Bolt

Каталожный номер:00B0172

Комплект:12

Примечание:GB5783-86 M10X45

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0003

Комплект:20

Примечание:GB93-87 10

№ на схеме:11

Наименование:Gasket

Каталожный номер:54A0118

Комплект:1

Примечание:502104 ( CUM )

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-87 12

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0016

Комплект:6

Примечание:GB5782-86 M12X50

№ на схеме:14

Наименование:Nut

Каталожный номер:03B0029

Комплект:8

Примечание:GB6173-86 M10X1

№ на схеме:15

Наименование:Screw

Каталожный номер:05B0009

Комплект:8

Примечание:GB898-88 M10X1X18

№ на схеме:16

Наименование:Round shim

Каталожный номер:55A0172

Комплект:1

Примечание:YJSW315-6-06
