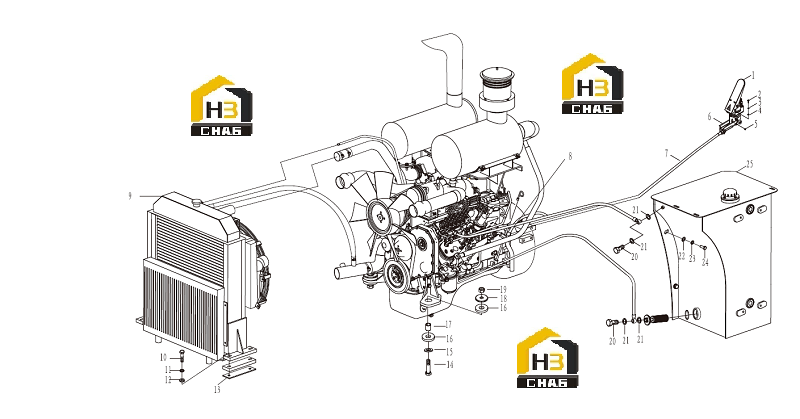

Комплектующие двигателя

← Печка в сборе Система масляная гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Governor assem

Каталожный номер:23C0020

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0024

Комплект:5

Примечание:GB5783-86 M6x25

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87 6

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85 6

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0013

Комплект:5

Примечание:GB6170-86 M6

№ на схеме:6

Наименование:Bracket

Каталожный номер:00D2043

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cable Assem

Каталожный номер:61C0013

Комплект:1

Примечание:100BB2050H075

№ на схеме:8

Наименование:Engine

Каталожный номер:40C0311

Комплект:1

Примечание:6BTAA5.9-C130(SO11701)

№ на схеме:9

Наименование:Radiator Assem

Каталожный номер:20C0468

Комплект:1

Примечание:XG935-CUM-00a

№ на схеме:10

Наименование:Bolt

Каталожный номер:01B0034

Комплект:4

Примечание:GB5782-86 M12X60

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87 12

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0012

Комплект:4

Примечание:GB97.1-85 12

№ на схеме:13

Наименование:Spacer

Каталожный номер:56A0001

Комплект:2

Примечание:401009

№ на схеме:14

Наименование:Bolt

Каталожный номер:01B0101

Комплект:2

Примечание:GB5785-86 M24X110

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0015

Комплект:2

Примечание:24

№ на схеме:16

Наименование:Spacer

Каталожный номер:55A0061

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tube

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:55A0062

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86 M24X2

№ на схеме:20

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0111

Комплект:4

Примечание:JB982-77

№ на схеме:22

Наименование:Bolt

Каталожный номер:00B0016

Комплект:6

Примечание:GB5783-86 M16x35

№ на схеме:23

Наименование:Washer

Каталожный номер:06B0014

Комплект:6

Примечание:GB97.1-85 16

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0020

Комплект:6

Примечание:GB93-87 16

№ на схеме:25

Наименование:Fuel Tank

Каталожный номер:21C0263

Комплект:-

Примечание:
