Клапан приоритета

← Гидроцилиндр в сборе Система рабочая гидравлическая →

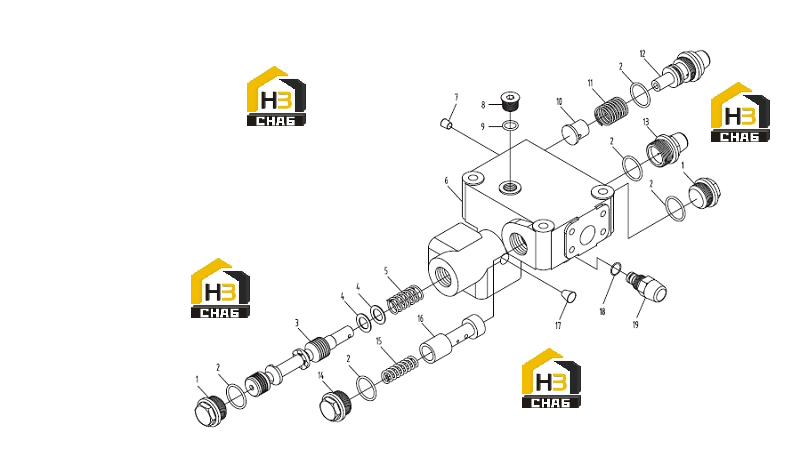

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:03B0264

Комплект:1

Примечание:YXH-07

№ на схеме:2

Наименование:O-ring

Каталожный номер:10B0208

Комплект:5

Примечание:GB3452.1-82 28x2.55

№ на схеме:3

Наименование:Spool

Каталожный номер:65A0017

Комплект:1

Примечание:YXH-02

№ на схеме:4

Наименование:Shim

Каталожный номер:55A0239

Комплект:1

Примечание:YXH-05

№ на схеме:5

Наименование:Spring

Каталожный номер:27B0072

Комплект:1

Примечание:YXH-04

№ на схеме:6

Наименование:Valve Body

Каталожный номер:73A0026

Комплект:1

Примечание:YXH-01

№ на схеме:7

Наименование:Plug

Каталожный номер:03B0265

Комплект:1

Примечание:CBD-F15-1.22 ZG' /8' '

№ на схеме:8

Наименование:O-ring

Каталожный номер:10B0032

Комплект:1

Примечание:GB1235-76 20x2.4

№ на схеме:9

Наименование:Plug

Каталожный номер:03B0266

Комплект:1

Примечание:D32-3

№ на схеме:10

Наименование:Check Valve

Каталожный номер:12C0137

Комплект:1

Примечание:YXH-11

№ на схеме:11

Наименование:Spring

Каталожный номер:27B0073

Комплект:1

Примечание:YXH-10

№ на схеме:12

Наименование:Relief Valve

Каталожный номер:12C0135

Комплект:1

Примечание:YXH-06

№ на схеме:13

Наименование:Plug

Каталожный номер:03B0267

Комплект:1

Примечание:YXH-03

№ на схеме:14

Наименование:Plug

Каталожный номер:03B0268

Комплект:1

Примечание:YXH-09

№ на схеме:15

Наименование:Spring

Каталожный номер:27B0074

Комплект:1

Примечание:SXH25-13

№ на схеме:16

Наименование:Spool

Каталожный номер:65A0018

Комплект:1

Примечание:YXH-08

№ на схеме:17

Наименование:Plug

Каталожный номер:03B0269

Комплект:1

Примечание:CB D—F15—7.00 ZF' /4' '

№ на схеме:18

Наименование:O-ring

Каталожный номер:10B0210

Комплект:1

Примечание:GB3452.1-82 15X1.8

№ на схеме:19

Наименование:Relief Valve

Каталожный номер:12C0136

Комплект:1

Примечание:YXH-12
