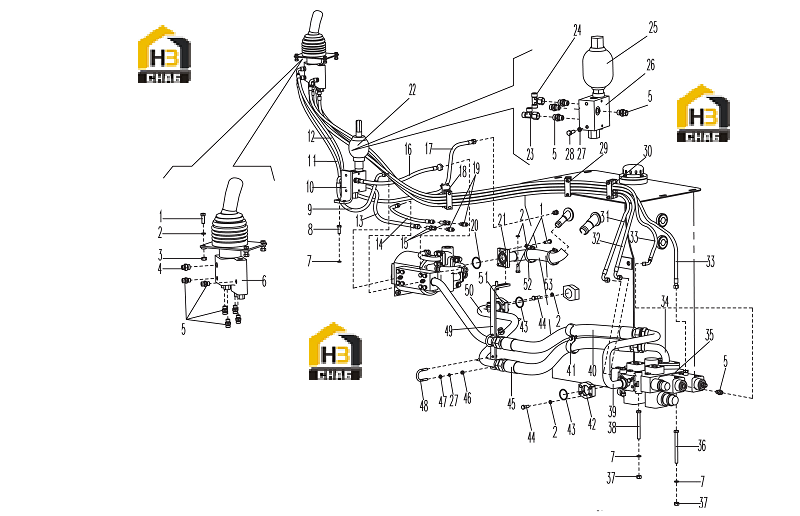

Система гидравлическая (часть 2)

Каталожный номер:00B0022

Комплект:10

Примечание:GB5783-2000 M10X30

№ на схеме:2

Каталожный номер:06B0003

Комплект:18

Примечание:GB93-2000 10

№ на схеме:3

Наименование:Nut

Каталожный номер:03BI0026

Комплект:4

Примечание:GB6170-2000 M10

№ на схеме:4

Каталожный номер:30C0279

Комплект:1

Примечание:1LM-10-16-18MD

№ на схеме:5

Каталожный номер:30C0243

Комплект:9

Примечание:1LM-10-16-14MD

№ на схеме:6

Наименование:Valve

Каталожный номер:12C0993

Комплект:1

Примечание:DSX-00

№ на схеме:7

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-2000 12

№ на схеме:8

Каталожный номер:00B0023

Комплект:2

Примечание:GB5783-2000 M12X25

№ на схеме:9

Каталожный номер:05C0609

Комплект:1

Примечание:20491G-16-05X 1W05-450 V180

№ на схеме:10

Наименование:Plate

Каталожный номер:23A0175

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:05C0537

Комплект:1

Примечание:20411/20491G-1 6-05X1W05-650

№ на схеме:12

Каталожный номер:05C1387

Комплект:1

Примечание:20411/20491G-1 6-05X1W05-680

№ на схеме:13

Каталожный номер:05C0791

Комплект:1

Примечание:20411/20491G-1 6-05X1W05-550

№ на схеме:14

Каталожный номер:05C0875

Комплект:1

Примечание:20411G-16-05X 1W05-350

№ на схеме:15

Каталожный номер:00A0921

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:05C0611

Комплект:1

Примечание:20411/20441G-1 6-05X1W05-450

№ на схеме:17

Каталожный номер:05C0610

Комплект:1

Примечание:20411/20491G-1 6-05X1W05-900

№ на схеме:18

Каталожный номер:08C0275

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:30C0001

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:10B0014

Комплект:1

Примечание:GB3452.1-2005 47.5X3.55

№ на схеме:21

Каталожный номер:18D0050

Комплект:1

Примечание:

№ на схеме:22

Наименование:Supplier

Каталожный номер:33C0476

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:32C0082

Комплект:1

Примечание:FLT-10-16

№ на схеме:24

Каталожный номер:32C0081

Комплект:1

Примечание:ELT-10-16

№ на схеме:25

Наименование:Accumulator

Каталожный номер:13C0004

Комплект:1

Примечание:NXQ-0.63/10

№ на схеме:26

Наименование:Valve

Каталожный номер:12C0059

Комплект:1

Примечание:WYF-21

№ на схеме:27

Каталожный номер:06B0029

Комплект:6

Примечание:GB93-2000 8

№ на схеме:28

Каталожный номер:00B0018

Комплект:2

Примечание:GB5783-2000 M8X25

№ на схеме:29

Каталожный номер:08C0276

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:08C0042

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:05C0793

Комплект:1

Примечание:20411/20491G-16 -05X1W05-2800

№ на схеме:32

Каталожный номер:05C0792

Комплект:1

Примечание:20411/20491G-16 -05X1W05-2700

№ на схеме:33

Каталожный номер:05C0794

Комплект:2

Примечание:20411/20491G-16 -05X1W05-2900

№ на схеме:34

Каталожный номер:17D0323

Комплект:1

Примечание:

№ на схеме:35

Наименование:Valve

Каталожный номер:12C0991

Комплект:1

Примечание:YGDF-25-00-WX

№ на схеме:36

Каталожный номер:01B0075

Комплект:2

Примечание:GB5782-2000 M12X140

№ на схеме:37

Наименование:Nut

Каталожный номер:03B0010

Комплект:4

Примечание:GB6170-2000 M12

№ на схеме:38

Каталожный номер:01B0074

Комплект:2

Примечание:GB5782-2000 M12X120

№ на схеме:39

Каталожный номер:17D0324

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:07C0675

Комплект:1

Примечание:20411-42-16X3W 16-900(G32)

№ на схеме:41

Каталожный номер:08C0068

Комплект:1

Примечание:

№ на схеме:42

Наименование:Flange

Каталожный номер:58A0020

Комплект:2

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:10B0055

Комплект:2

Примечание:GB3452.1-2005 37.5X3.55

№ на схеме:44

Каталожный номер:00B0002

Комплект:8

Примечание:GB5783-2000 M10X35

№ на схеме:45

Каталожный номер:07C0676

Комплект:1

Примечание:20411-42-20X1 WX20-900(Z34)

№ на схеме:46

Наименование:Nut

Каталожный номер:03B0005

Комплект:4

Примечание:GB6170-2000 M8

№ на схеме:47

Каталожный номер:06B0027

Комплект:4

Примечание:GB97.1-2002 8

№ на схеме:48

Наименование:U Bolt

Каталожный номер:02B0045

Комплект:2

Примечание:

№ на схеме:49

Наименование:Plate

Каталожный номер:23A2514

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:17D3297

Комплект:1

Примечание:

№ на схеме:51

Наименование:Flange

Каталожный номер:58A0020

Комплект:2

Примечание:

№ на схеме:52

Каталожный номер:24B0107

Комплект:2

Примечание:J8/T8870-1999 44-64

№ на схеме:53
