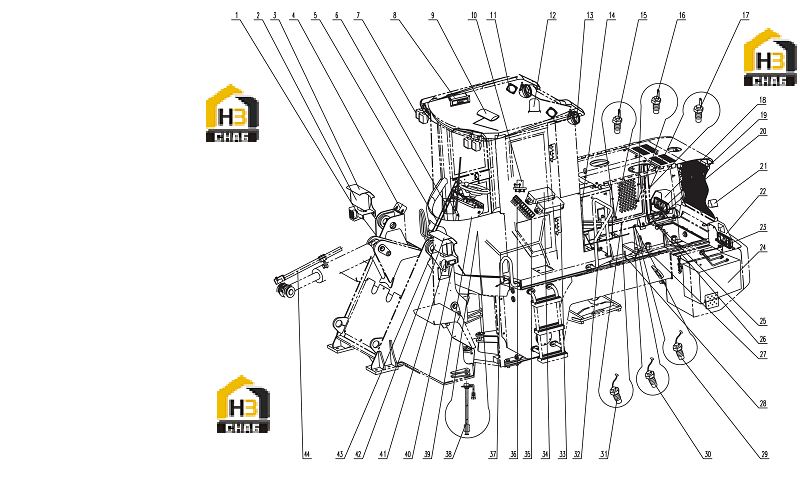

Система электрическая (yc6j 125z-t20)

← Кронштейн кабины Блок предохранителей и переключатели (yc6j 125z-t20) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Horn

Каталожный номер:47B0715

Комплект:1

Примечание:DL900-55 24V

№ на схеме:2

Наименование:Lamp As.

Каталожный номер:42B0258

Комплект:1

Примечание:75W/70W 24V

№ на схеме:3

Наименование:Lamp Hdder

Каталожный номер:00D3739

Комплект:1

Примечание:

№ на схеме:4

Наименование:Switch

Каталожный номер:46C0608

Комплект:1

Примечание:24V

№ на схеме:5-2

Наименование:Wiper Blade

Каталожный номер:47B0713

Комплект:1

Примечание:750X600

№ на схеме:5-1

Наименование:Wiper Motor

Каталожный номер:47B0712

Комплект:1

Примечание:24V,60W

№ на схеме:5

Наименование:Wiper Assembly

Каталожный номер:46C1507

Комплект:1

Примечание:24V, 60W

№ на схеме:6

Наименование:Washer

Каталожный номер:47C0003

Комплект:1

Примечание:XD203 24V

№ на схеме:7

Наименование:Front Working Lamp

Каталожный номер:42B0338

Комплект:4

Примечание:24V

№ на схеме:8

Наименование:Radio

Каталожный номер:47B0504

Комплект:1

Примечание:24V

№ на схеме:9

Наименование:Cab Lamp

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:10

Наименование:Relay

Каталожный номер:41B0014

Комплект:1

Примечание:

№ на схеме:11

Наименование:Horn

Каталожный номер:47B0434

Комплект:2

Примечание:24V

№ на схеме:12

Наименование:Attention Lamp

Каталожный номер:42B0326

Комплект:1

Примечание:LTD153 24V

№ на схеме:13

Наименование:Rear Working Lamp

Каталожный номер:42B0331

Комплект:2

Примечание:24V

№ на схеме:14

Наименование:Antenna

Каталожный номер:47B0433

Комплект:1

Примечание:

№ на схеме:15

Наименование:Torque Temp. Sensor

Каталожный номер:40B0303

Комплект:1

Примечание:WG210A2 R1/2

№ на схеме:16

Наименование:Eng. Press. sensor

Каталожный номер:40B0016

Комплект:1

Примечание:

№ на схеме:17

Наименование:Eng. Tem. Sensor

Каталожный номер:40B0306

Комплект:1

Примечание:WG210C2 Z1/2

№ на схеме:18-1

Наименование:Rear Lamp As.

Каталожный номер:42B0333

Комплект:1

Примечание:24V

№ на схеме:18

Наименование:Lamp As.

Каталожный номер:46C1548

Комплект:1

Примечание:

№ на схеме:19

Наименование:Wire As.

Каталожный номер:43B0104

Комплект:1

Примечание:QVR50

№ на схеме:20

Наименование:Wire As.

Каталожный номер:43B0103

Комплект:1

Примечание:QVR50

№ на схеме:21

Наименование:Annunciator

Каталожный номер:47B0059

Комплект:1

Примечание:KSHM-12F4 24V

№ на схеме:22

Наименование:Lamp As.

Каталожный номер:46C1547

Комплект:1

Примечание:

№ на схеме:22-1

Наименование:Lamp

Каталожный номер:42B0330

Комплект:2

Примечание:24V

№ на схеме:22-2

Наименование:Rear Lamp As.

Каталожный номер:42B0332

Комплект:1

Примечание:24V

№ на схеме:23

Наименование:Rubbersleeve

Каталожный номер:17B0271

Комплект:2

Примечание:

№ на схеме:24

Наименование:Battery

Каталожный номер:47B0090

Комплект:2

Примечание:6QW120 12V

№ на схеме:25

Наименование:Switch

Каталожный номер:46C1168

Комплект:1

Примечание:24V

№ на схеме:26

Наименование:Wire As.

Каталожный номер:43B0065

Комплект:1

Примечание:QVR50

№ на схеме:27-2

Наименование:Fuse

Каталожный номер:47B0725

Комплект:1

Примечание:80A

№ на схеме:27-1

Наименование:Fuse

Каталожный номер:47B0724

Комплект:1

Примечание:60A

№ на схеме:27

Наименование:Fuse box

Каталожный номер:47B0576

Комплект:1

Примечание:60A/80A

№ на схеме:28

Наименование:Wire As.

Каталожный номер:43B0102

Комплект:1

Примечание:QVR50

№ на схеме:29

Наименование:Rear Gear Switch

Каталожный номер:40B0290

Комплект:1

Примечание:R1/8

№ на схеме:30

Наименование:Trans. Press. Switch

Каталожный номер:40B0291

Комплект:1

Примечание:R1/8

№ на схеме:31

Наименование:Engine Speed Sensor

Каталожный номер:40B0210

Комплект:1

Примечание:

№ на схеме:32

Наименование:Harness

Каталожный номер:09C1166

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fuse box As

Каталожный номер:46C1284

Комплект:1

Примечание:

№ на схеме:34

Наименование:Relay box As

Каталожный номер:46C1285

Комплект:1

Примечание:

№ на схеме:35

Наименование:Switch As

Каталожный номер:46C1332

Комплект:1

Примечание:

№ на схеме:36

Наименование:Switch As (Back Up)

Каталожный номер:46C1333

Комплект:1

Примечание:

№ на схеме:37

Наименование:Harness

Каталожный номер:09C0977

Комплект:1

Примечание:

№ на схеме:38

Наименование:Fuel level Sensor

Каталожный номер:40B0187

Комплект:1

Примечание:24V

№ на схеме:39

Наименование:Panel As.

Каталожный номер:29C0261

Комплект:1

Примечание:

№ на схеме:40

Наименование:Reflector

Каталожный номер:42B0054

Комплект:2

Примечание:44X96

№ на схеме:41

Наименование:Horn

Каталожный номер:47B0716

Комплект:1

Примечание:DL900-55

№ на схеме:42

Наименование:Lamp Hdder

Каталожный номер:00D3738

Комплект:1

Примечание:

№ на схеме:43

Наименование:Lamp As.

Каталожный номер:42B0257

Комплект:1

Примечание:H4 75W/70W 24V

№ на схеме:44

Наименование:Switch

Каталожный номер:46C0607

Комплект:1

Примечание:24V
