Резервуар в сборе

Резервуар в сборе

← Насос форсажной камеры заднего моста в сборе Система стояночного тормоза →

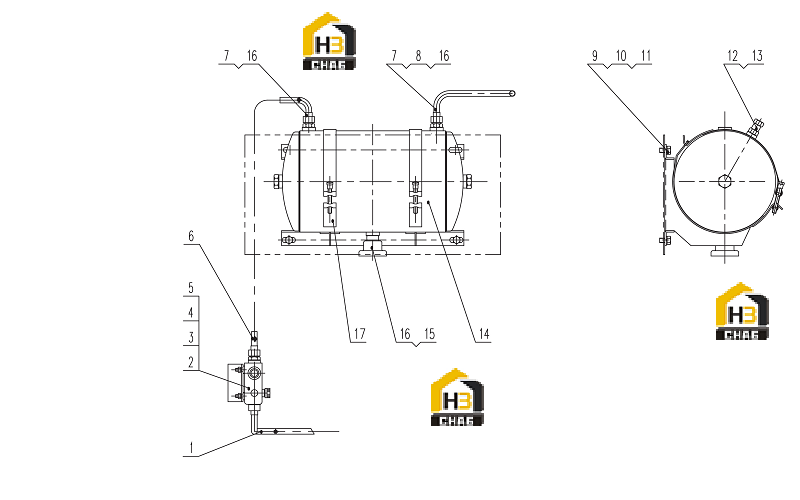

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube
Каталожный номер:04C0151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:01A0148
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spacer
Каталожный номер:03B0008
Комплект:2
Примечание:408025
0 ₽
шт
№ на схеме:4
Наименование:Spacer
Каталожный номер:11B0419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve
Каталожный номер:12C0491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tube
Каталожный номер:04C0150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:00A0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Steel Pipe
Каталожный номер:17D0353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B0014
Комплект:4
Примечание:GB5783-86 M12X20
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:06B0013
Комплект:4
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:06B0012
Комплект:4
Примечание:GB97.1-85 12
0 ₽
шт
№ на схеме:12
Наименование:Valve
Каталожный номер:54C0006
Комплект:1
Примечание:JL990109
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:06B0011
Комплект:1
Примечание:408416
0 ₽
шт
№ на схеме:14
Наименование:Gas tank
Каталожный номер:14D0035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Valve
Каталожный номер:12C0061
Комплект:1
Примечание:JL990109001
0 ₽
шт
№ на схеме:16
Наименование:Spacer
Каталожный номер:56A0006
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Support
Каталожный номер:00D0277
Комплект:2
Примечание:
