Насос воздушный форсажный

Насос воздушный форсажный

← Шестерня планетарная (часть 2) Клапан воздушного тормоза →

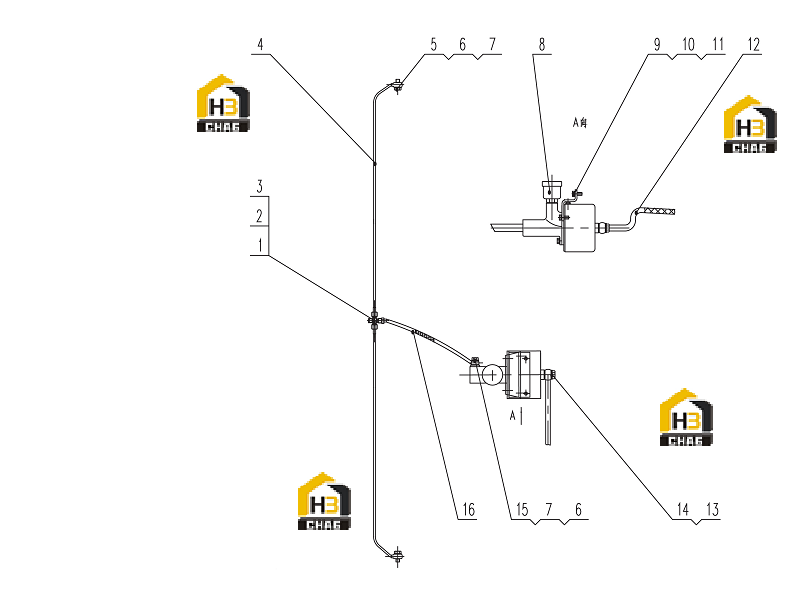

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:02A0025
Комплект:1
Примечание:408020
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:00B0018
Комплект:1
Примечание:GB5783-2000 M8X25
0 ₽
шт
№ на схеме:3
Наименование:Spacer
Каталожный номер:06B0027
Комплект:2
Примечание:GB93-1987 8
0 ₽
шт
№ на схеме:4
Наименование:Tube
Каталожный номер:17D3729
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:03A0015
Комплект:2
Примечание:408101
0 ₽
шт
№ на схеме:6
Наименование:Spacer
Каталожный номер:55A0028
Комплект:3
Примечание:408115
0 ₽
шт
№ на схеме:7
Наименование:Spacer
Каталожный номер:55A0029
Комплект:3
Примечание:408102
0 ₽
шт
№ на схеме:8
Наименование:Booster
Каталожный номер:55C0248
Комплект:1
Примечание:XM20R
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B0028
Комплект:4
Примечание:GB5783-2000 M10X25
0 ₽
шт
№ на схеме:10
Наименование:Plate
Каталожный номер:06B0003
Комплект:4
Примечание:GB93-1987 10
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:06B0004
Комплект:4
Примечание:GB97.1-2002 10
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:04C0201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:01B0004
Комплект:1
Примечание:408207
0 ₽
шт
№ на схеме:14
Наименование:Spacer
Каталожный номер:56A0006
Комплект:2
Примечание:408206
0 ₽
шт
№ на схеме:15
Наименование:Connector
Каталожный номер:00A0083
Комплект:1
Примечание:408314
0 ₽
шт
№ на схеме:16
Наименование:Hose
Каталожный номер:05C0071
Комплект:1
Примечание:
