Мост ведущий задний (часть 2)

Мост ведущий задний (часть 2)

← Мост ведущий передний (часть 2) Редуктор главный →

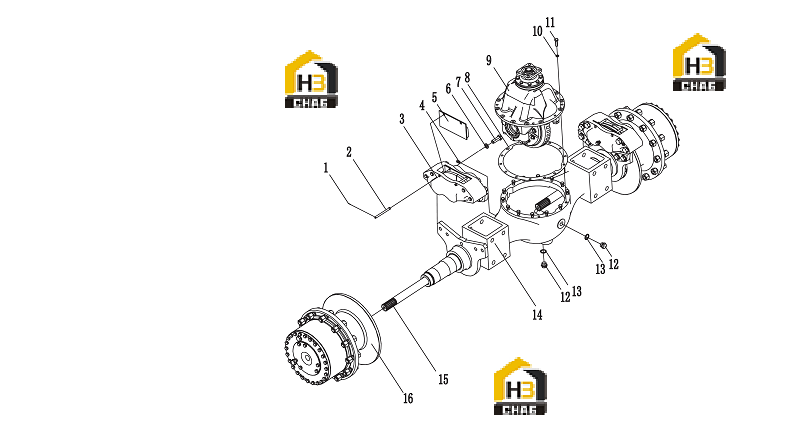

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:08B0023
Комплект:4
Примечание:GB/T 91-2000 2x14
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:02B0642
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Brake caliper
Каталожный номер:55C0101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Breather
Каталожный номер:64B0017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Brake block
Каталожный номер:51A0201
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:06B0001
Комплект:8
Примечание:GB/T 93-1987 20
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:02B0017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shims
Каталожный номер:14B0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Main Drive(Rear)
Каталожный номер:51C0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:06B0013
Комплект:14
Примечание:GB/T 93-1987 12
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:01B0203
Комплект:14
Примечание:GB/T 5782-2000 M12x40
0 ₽
шт
№ на схеме:12
Наименование:Plug
Каталожный номер:03B0716
Комплект:2
Примечание:G3/4
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:06B0076
Комплект:2
Примечание:JB/T 982-1977 27
0 ₽
шт
№ на схеме:14
Наименование:Axe housing(Back)
Каталожный номер:25D0098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shaft
Каталожный номер:62A0047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Final drive group
Каталожный номер:51C0652
Комплект:2
Примечание:
