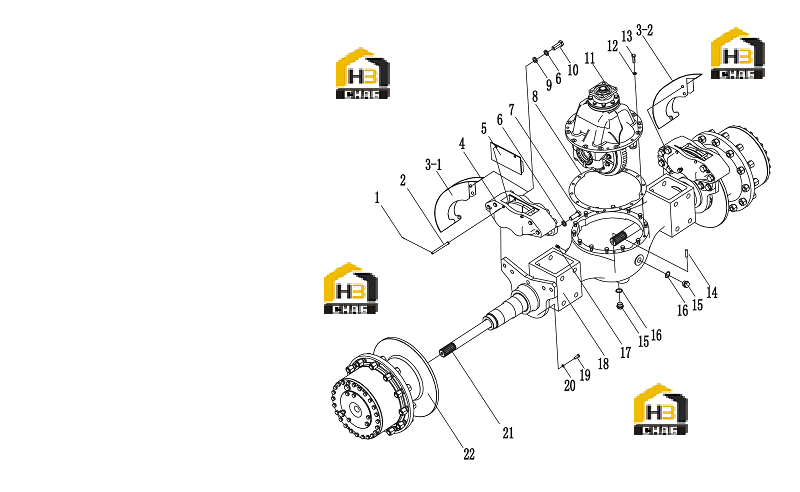

Мост ведущий передний (часть 1)

← Система привода погрузчика (часть 1) Мост ведущий задний (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:08B0023

Комплект:4

Примечание:GB/T 91-2000 2x14

№ на схеме:2

Наименование:Pin

Каталожный номер:02B0642

Комплект:4

Примечание:

№ на схеме:3-2

Наименование:Plate

Каталожный номер:20A3469

Комплект:1

Примечание:

№ на схеме:3-1

Наименование:Plate

Каталожный номер:20A3422

Комплект:1

Примечание:

№ на схеме:4

Наименование:Brake caliper

Каталожный номер:55C0101

Комплект:2

Примечание:

№ на схеме:5

Наименование:Brake block

Каталожный номер:51A0201

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0001

Комплект:8

Примечание:GB/T 93-1987 20

№ на схеме:7

Наименование:Bolt

Каталожный номер:02B0017

Комплект:4

Примечание:

№ на схеме:8

Наименование:Shims

Каталожный номер:14B0062

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:06B0002

Комплект:4

Примечание:GB/T97.1-2002 20

№ на схеме:10

Наименование:Bolt

Каталожный номер:02B0370

Комплект:4

Примечание:

№ на схеме:11

Наименование:Main Drive(Front)

Каталожный номер:51C0643

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0013

Комплект:14

Примечание:GB/T 93-1987 12

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0203

Комплект:14

Примечание:GB/T 5782-2000 M12x40

№ на схеме:14

Наименование:Pin

Каталожный номер:08B0055

Комплект:2

Примечание:GB/T93-1987 12x35

№ на схеме:15

Наименование:Plug

Каталожный номер:03B0716

Комплект:2

Примечание:G3/4

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0076

Комплект:2

Примечание:JB/T 982-1977 27

№ на схеме:17

Наименование:Breather

Каталожный номер:64B0017

Комплект:1

Примечание:

№ на схеме:18

Наименование:Axe housing(Front)

Каталожный номер:25D0097

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:00B0028

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0212

Комплект:2

Примечание:GB/T 93-1987 10

№ на схеме:21

Наименование:Shaft

Каталожный номер:62A0047

Комплект:2

Примечание:

№ на схеме:22

Наименование:Final drive group

Каталожный номер:51C0652

Комплект:2

Примечание:
