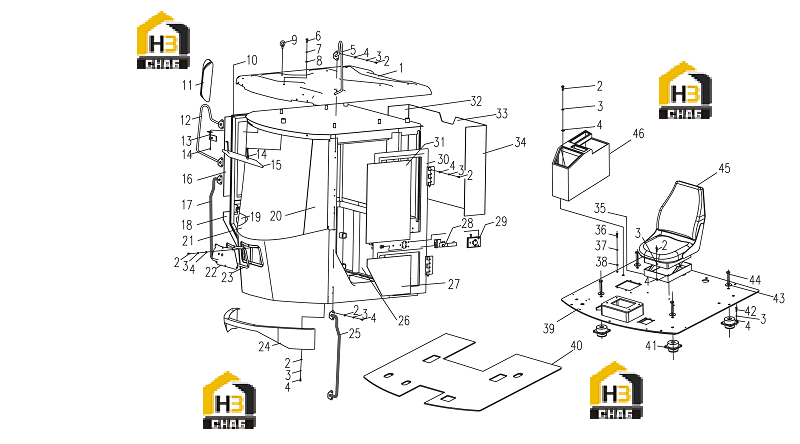

Комплектующие кабины

← Комплектующие поворотной рамы Система вытяжная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:49D0355

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:06B0017

Комплект:50

Примечание:GB5783-86 M8X20

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0027

Комплект:66

Примечание:GB97.1-85 8

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0009

Комплект:66

Примечание:GB93-87 8

№ на схеме:5

Наименование:Left Mirror Bracket

Каталожный номер:41D0246

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B0023

Комплект:3

Примечание:GB5783-86 M12X25

№ на схеме:7

Наименование:Washer

Каталожный номер:60B0012

Комплект:3

Примечание:GB97.1-85 12

№ на схеме:8

Наименование:Washer

Каталожный номер:68B0013

Комплект:3

Примечание:GB93-87 12

№ на схеме:9

Наименование:Screw

Каталожный номер:04B0009

Комплект:4

Примечание:GB825-88 M12

№ на схеме:10

Наименование:Right Door

Каталожный номер:47C1407

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rear View Mirror

Каталожный номер:47C0024

Комплект:2

Примечание:

№ на схеме:12

Наименование:Right Mirror Bracket

Каталожный номер:41D0247

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear View Mirror

Каталожный номер:47C0147

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:04B0027

Комплект:4

Примечание:GB67-85 M5X16

№ на схеме:15

Наименование:Lightproof Assem

Каталожный номер:47C1057

Комплект:1

Примечание:

№ на схеме:16

Наименование:Glass(Right Up)

Каталожный номер:51B0261

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right Armrest

Каталожный номер:41D0229

Комплект:1

Примечание:

№ на схеме:18

Наименование:Glass(Right Down)

Каталожный номер:51B0262

Комплект:1

Примечание:

№ на схеме:19

Наименование:Glass(Front Right)

Каталожный номер:51B0251

Комплект:1

Примечание:

№ на схеме:20

Наименование:Glass(Front Left)

Каталожный номер:51B0250

Комплект:1

Примечание:

№ на схеме:21

Наименование:Glass(Front)

Каталожный номер:51B0249

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate

Каталожный номер:24A0664

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber

Каталожный номер:22B0354

Комплект:1

Примечание:

№ на схеме:24

Наименование:Boarding

Каталожный номер:20A3884

Комплект:1

Примечание:

№ на схеме:25

Наименование:Left Armrest

Каталожный номер:41D0228

Комплект:1

Примечание:

№ на схеме:26

Наименование:Interior assembly

Каталожный номер:47C1409

Комплект:1

Примечание:

№ на схеме:27

Наименование:Glass(Left Down)

Каталожный номер:51B0258

Комплект:1

Примечание:

№ на схеме:28

Наименование:Right Door Lock

Каталожный номер:47C1626

Комплект:1

Примечание:

№ на схеме:28

Наименование:Left Door Lock

Каталожный номер:47C1625

Комплект:1

Примечание:

№ на схеме:29

Наименование:Lock Group

Каталожный номер:47C1033

Комплект:1

Примечание:

№ на схеме:30

Наименование:Left Door

Каталожный номер:47C1408

Комплект:1

Примечание:

№ на схеме:31

Наименование:Glass(Left Up)

Каталожный номер:51B0257

Комплект:1

Примечание:

№ на схеме:32

Наименование:Glass(Rear Right)

Каталожный номер:51B0254

Комплект:1

Примечание:

№ на схеме:33

Наименование:Glass(Rear)

Каталожный номер:51B0252

Комплект:1

Примечание:

№ на схеме:34

Наименование:Glass(Rear Left)

Каталожный номер:51B0253

Комплект:1

Примечание:

№ на схеме:35

Наименование:plate

Каталожный номер:00D2664

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:01B0065

Комплект:6

Примечание:GB5782-96 M14X55

№ на схеме:37

Наименование:Washer

Каталожный номер:06B0005

Комплект:6

Примечание:GB93-87 14

№ на схеме:38

Наименование:Washer

Каталожный номер:06B0225

Комплект:6

Примечание:GB96-85 14

№ на схеме:39

Наименование:Bottom Plate

Каталожный номер:23D0654

Комплект:1

Примечание:

№ на схеме:40

Наименование:Spacer

Каталожный номер:85A0875

Комплект:1

Примечание:

№ на схеме:41

Наименование:Cushion

Каталожный номер:47C0203

Комплект:4

Примечание:

№ на схеме:42

Наименование:Bolt

Каталожный номер:00B0073

Комплект:16

Примечание:GB5783-86 M8X30

№ на схеме:43

Наименование:Washer

Каталожный номер:06B0020

Комплект:4

Примечание:GB93-87 16

№ на схеме:44

Наименование:Bolt

Каталожный номер:01B0177

Комплект:4

Примечание:GB5782-86 M16x90

№ на схеме:45

Наименование:Seat Assem

Каталожный номер:47C1623

Комплект:1

Примечание:

№ на схеме:46

Наименование:Right Case

Каталожный номер:47C1040

Комплект:1

Примечание:
