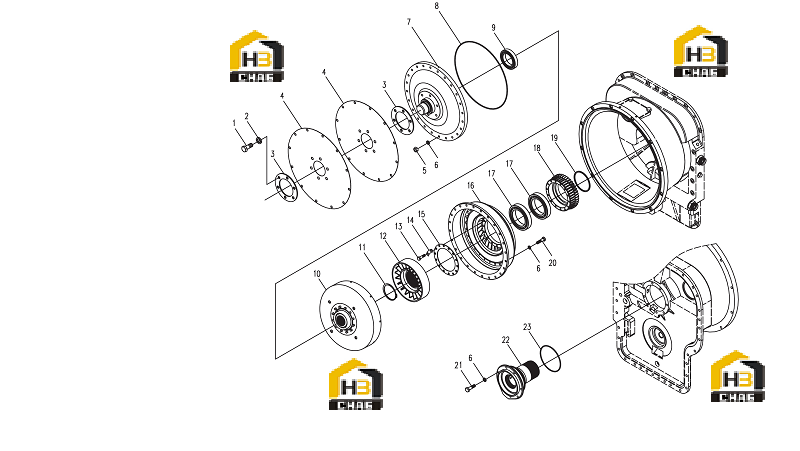

Гидротрансформатор (часть 2)

← Гидротрансформатор (часть 1) Муфта обгонная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0031

Комплект:6

Примечание:GB5783-2000 M12x30

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0013

Комплект:18

Примечание:GB93-87 12

№ на схеме:3

Наименование:Round shim

Каталожный номер:55A0172

Комплект:2

Примечание:YJSW315-6-06

№ на схеме:4

Наименование:Spring plate

Каталожный номер:24A0089

Комплект:2

Примечание:YJSW315-6-04

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0005

Комплект:24

Примечание:GB6170-2000 M8

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0009

Комплект:40

Примечание:GB93-87 8

№ на схеме:7

Наименование:Wheel shell

Каталожный номер:49A0002

Комплект:1

Примечание:YJSW315-6-05C

№ на схеме:8

Наименование:O-ring

Каталожный номер:10B0125

Комплект:1

Примечание:YJSW315-6-03

№ на схеме:9

Наименование:Bearing

Каталожный номер:31B0005

Комплект:1

Примечание:GB276-2013 210

№ на схеме:10

Наименование:Shell

Каталожный номер:52C0068

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring snap

Каталожный номер:07B0065

Комплект:1

Примечание:GB8941-86 80

№ на схеме:12

Наименование:Stator

Каталожный номер:49A0006

Комплект:1

Примечание:YJSW315-6-14

№ на схеме:13

Наименование:Bolt

Каталожный номер:00B0073

Комплект:22

Примечание:GB5783-2000 M8x30

№ на схеме:14

Наименование:Spacer

Каталожный номер:55A0046

Комплект:10

Примечание:YJSW315-6-23

№ на схеме:15

Наименование:Plate

Каталожный номер:55A0047

Комплект:1

Примечание:YJSW315-6-19

№ на схеме:16

Наименование:Impeller

Каталожный номер:49A0007

Комплект:1

Примечание:YJSW315-6-13

№ на схеме:17

Наименование:Bearing

Каталожный номер:31B0015

Комплект:2

Примечание:GB276-2013 117

№ на схеме:18

Наименование:Gear

Каталожный номер:41A0013

Комплект:1

Примечание:YJSW315-6-16

№ на схеме:19

Наименование:Seal ring

Каталожный номер:56A0014

Комплект:1

Примечание:YJW315-6-21

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0124

Комплект:24

Примечание:GB5783-2000 M8x40

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0073

Комплект:22

Примечание:GB5783-2000 M8x30

№ на схеме:22

Наименование:Stator seat

Каталожный номер:71A0013

Комплект:1

Примечание:YJSW315-6-20C

№ на схеме:23

Наименование:O-ring

Каталожный номер:10B0043

Комплект:1

Примечание:GB1235-76 135x3.1
