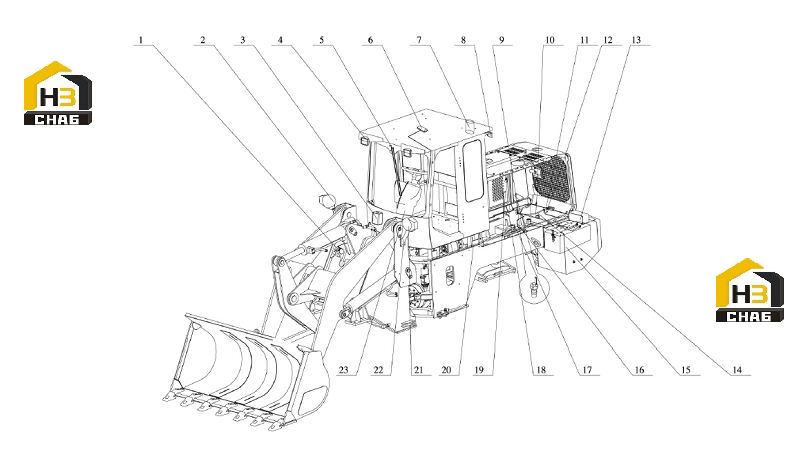

Система электрическая

← Кронштейн кабины Панель приборная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Horn

Каталожный номер:47B0050

Комплект:1

Примечание:АТ-105В 24V

№ на схеме:2

Наименование:Lamp As.

Каталожный номер:42B0107

Комплект:1

Примечание:HD130-1-R 24V

№ на схеме:3

Наименование:Washer

Каталожный номер:47C0003

Комплект:1

Примечание:XD203 24V

№ на схеме:4

Наименование:Lamp As,

Каталожный номер:42B0055

Комплект:2

Примечание:WD135X80 24V

№ на схеме:5

Наименование:Electricity

Каталожный номер:47B0148

Комплект:1

Примечание:

№ на схеме:5

Наименование:Electricity

Каталожный номер:47B0265

Комплект:1

Примечание:30W.24V

№ на схеме:6

Наименование:Cab Lamp

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:7

Наименование:Rotating Signal Beacon

Каталожный номер:42B0125

Комплект:1

Примечание:LTD 153 24V

№ на схеме:8

Наименование:Rear Working Lamp

Каталожный номер:42B0055

Комплект:2

Примечание:WD 135X80 24V

№ на схеме:9

Наименование:Sensor

Каталожный номер:40B0001

Комплект:1

Примечание:WG210 NPT3/8

№ на схеме:10

Наименование:Wire As.

Каталожный номер:43B0103

Комплект:1

Примечание:QVR50

№ на схеме:11

Наименование:Switch

Каталожный номер:44B0023

Комплект:1

Примечание:JK862

№ на схеме:12

Наименование:Wire As.

Каталожный номер:43B0065

Комплект:1

Примечание:QVR50

№ на схеме:13

Наименование:Rear Lamp As.

Каталожный номер:42B0001

Комплект:1

Примечание:Z276X85 24V

№ на схеме:13

Наименование:Rear Lamp As.

Каталожный номер:42B0053

Комплект:1

Примечание:Z276X85 24V

№ на схеме:14

Наименование:Wire As.

Каталожный номер:43B0104

Комплект:1

Примечание:QVR50

№ на схеме:15

Наименование:Battery

Каталожный номер:47B0180

Комплект:2

Примечание:6QW120T 12V

№ на схеме:16

Наименование:Harness

Каталожный номер:09C0336

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wire As.

Каталожный номер:43B0102

Комплект:1

Примечание:QVR50

№ на схеме:18

Наименование:Sensor

Каталожный номер:40B0002

Комплект:1

Примечание:WG210A R1/2

№ на схеме:19

Наименование:Hose As.

Каталожный номер:05C0065

Комплект:1

Примечание:

№ на схеме:20

Наименование:Harness

Каталожный номер:09C0183

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lamp As.

Каталожный номер:42B0106

Комплект:1

Примечание:HD130-1-L 24V

№ на схеме:22

Наименование:Bracket

Каталожный номер:00D0255

Комплект:2

Примечание:

№ на схеме:23

Наименование:Panel As

Каталожный номер:29C0086

Комплект:1

Примечание:24V
