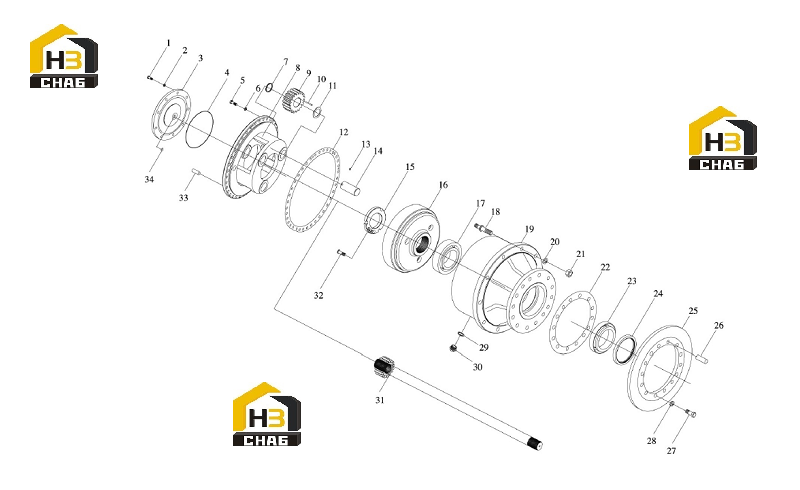

Редуктор бортовой

← Система привода погрузчика Редуктор моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0028

Комплект:9

Примечание:GB5783-86 M10x25

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0003

Комплект:9

Примечание:GB93-87 10

№ на схеме:3

Наименование:Cover

Каталожный номер:52A0236

Комплект:1

Примечание:ZL30.06-31 B

№ на схеме:4

Наименование:O-ring

Каталожный номер:10B0136

Комплект:1

Примечание:GB3452.1-82 212x5.3

№ на схеме:5

Наименование:Bolt

Каталожный номер:00B0265

Комплект:16

Примечание:GB5783-86 M14x1.5x40

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0005

Комплект:16

Примечание:GB93-87 14

№ на схеме:7

Наименование:Sleeve

Каталожный номер:54A0223

Комплект:6

Примечание:PR50.21-3 ф35х ф45х4

№ на схеме:8

Наименование:Planetary carrier

Каталожный номер:72A0094

Комплект:1

Примечание:PR60.21-3

№ на схеме:9

Наименование:Planet

Каталожный номер:44A0018

Комплект:3

Примечание:PR60.21-6 5.5mx16Z

№ на схеме:10

Наименование:Needle

Каталожный номер:30B0013

Комплект:75

Примечание:GB309-84 ф 5x40

№ на схеме:11

Наименование:Shims

Каталожный номер:06B0222

Комплект:6

Примечание:ZL30.06-25

№ на схеме:12

Наименование:Gasket

Каталожный номер:14B0036

Комплект:1

Примечание:ZL30J-5 6=0.5

№ на схеме:13

Наименование:Ball

Каталожный номер:30B0001

Комплект:3

Примечание:GB308-84 ф3/8

№ на схеме:14

Наименование:Axle

Каталожный номер:60A0176

Комплект:3

Примечание:PR60.21-9

№ на схеме:15

Наименование:Nut

Каталожный номер:03B0197

Комплект:1

Примечание:PR 60.21-4 М90х2

№ на схеме:16

Наименование:Gear

Каталожный номер:42A0007

Комплект:1

Примечание:PR60.21-7 5.5mx45Z

№ на схеме:17

Наименование:Bearing

Каталожный номер:33B0030

Комплект:1

Примечание:GB/Т297-84 120x215x43.5

№ на схеме:18

Наименование:Rim bolt

Каталожный номер:02B0088

Комплект:12

Примечание:ZL30.06-19

№ на схеме:19

Наименование:Hub

Каталожный номер:72A00Э5

Комплект:1

Примечание:PR60.21-2

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0001

Комплект:12

Примечание:GB93-87 20

№ на схеме:21

Наименование:Nut

Каталожный номер:03B0259

Комплект:12

Примечание:GB6171-86 AM20X1.5

№ на схеме:22

Наименование:Gasket

Каталожный номер:11B0090

Комплект:1

Примечание:GQQ1514-4 5 =1

№ на схеме:23

Наименование:Bearing

Каталожный номер:33B0031

Комплект:1

Примечание:GB/T297-84 32021 105x160x35

№ на схеме:24

Наименование:Seal

Каталожный номер:12B0058

Комплект:1

Примечание:HG4-692-67 SG140x170x16

№ на схеме:25

Наименование:Disc

Каталожный номер:52A0239

Комплект:1

Примечание:PR60.21M-2

№ на схеме:26

Наименование:Pin

Каталожный номер:08B0059

Комплект:2

Примечание:ZI30.06-34 ф14h7х45

№ на схеме:27

Наименование:Bolt

Каталожный номер:00B0326

Комплект:12

Примечание:GB5786-86 M16x1.5x40

№ на схеме:28

Наименование:Washer

Каталожный номер:06B0020

Комплект:12

Примечание:GB93-87 16

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0007

Комплект:2

Примечание:JB982-77 24

№ на схеме:30

Наименование:Plug

Каталожный номер:03B0199

Комплект:2

Примечание:ZI30.06-2 М24х1.5

№ на схеме:31

Наименование:shaft

Каталожный номер:62A0028

Комплект:1

Примечание:PR60.21-5 5.5mx12Z

№ на схеме:32

Наименование:Bolt

Каталожный номер:04B0144

Комплект:2

Примечание:GB70-85 М8х16

№ на схеме:33

Наименование:Pin

Каталожный номер:08B0060

Комплект:2

Примечание:ZI30.06-33 ф14n6х34

№ на схеме:34

Наименование:Ball

Каталожный номер:30B0003

Комплект:1

Примечание:GB308-84 ф 11/16 "
