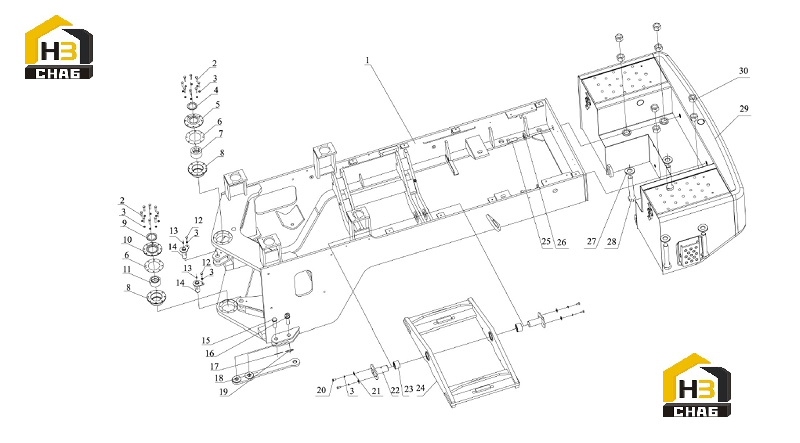

Рама задняя

← Рукоятка управления Рама передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Frame

Каталожный номер:30D0059

Комплект:1

Примечание:203B0001

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0172

Комплект:16

Примечание:GB5783-86 M10x45

№ на схеме:3

Наименование:Spring

Каталожный номер:06B0003

Комплект:25

Примечание:GB93-87 10

№ на схеме:4

Наименование:Seal

Каталожный номер:12B0043

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange

Каталожный номер:58A0136

Комплект:1

Примечание:132C0006

№ на схеме:6

Наименование:Spacer

Каталожный номер:56A0004

Комплект:2

Примечание:132C0007

№ на схеме:7

Наименование:Sleeve

Каталожный номер:54A0151

Комплект:1

Примечание:131E0010

№ на схеме:8

Наименование:Round Plate

Каталожный номер:52A0155

Комплект:2

Примечание:132C0004

№ на схеме:9

Наименование:Seal

Каталожный номер:12B0042

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:58A0135

Комплект:1

Примечание:132C0005

№ на схеме:11

Наименование:Bearing

Каталожный номер:35B0017

Комплект:1

Примечание:GB304-88 GE60ES

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0028

Комплект:2

Примечание:GB5783-86 М10x25

№ на схеме:13

Наименование:Grease Nipple

Каталожный номер:26B0010

Комплект:5

Примечание:JB/T7940.1 М10х1

№ на схеме:14

Наименование:Shaft

Каталожный номер:15D0099

Комплект:4

Примечание:131D0048

№ на схеме:15

Наименование:Pin

Каталожный номер:66A0013

Комплект:1

Примечание:131J0084

№ на схеме:16

Наименование:Pin

Каталожный номер:15D0101

Комплект:1

Примечание:131J0085

№ на схеме:17

Наименование:Slit Pin

Каталожный номер:08B0044

Комплект:1

Примечание:GB91-86 4x55

№ на схеме:18

Наименование:Link

Каталожный номер:12D0024

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:57A0003

Комплект:1

Примечание:410248A

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0028

Комплект:4

Примечание:GB5783-86 М10x25

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0049

Комплект:4

Примечание:GB96-85 10

№ на схеме:22

Наименование:Shaft

Каталожный номер:15D0079

Комплект:2

Примечание:201E0054

№ на схеме:23

Наименование:Sleeve

Каталожный номер:54A0148

Комплект:2

Примечание:201E0050

№ на схеме:24

Наименование:Bracket

Каталожный номер:00D0270

Комплект:1

Примечание:201E0052

№ на схеме:25

Наименование:Bolt

Каталожный номер:01B0028

Комплект:2

Примечание:GB5785-86 M24x2x70

№ на схеме:26

Наименование:Round Plate

Каталожный номер:52A0163

Комплект:2

Примечание:202H0010

№ на схеме:27

Наименование:Round Plate

Каталожный номер:52A0162

Комплект:2

Примечание:202H0009

№ на схеме:28

Наименование:Bolt

Каталожный номер:01B0021

Комплект:4

Примечание:GB5785-86 М36х2х240

№ на схеме:29

Наименование:Counter Weight

Каталожный номер:28C0040

Комплект:1

Примечание:203C0020
