Ковш в сборе

Ковш в сборе

← Рама передняя Трубка впускная →

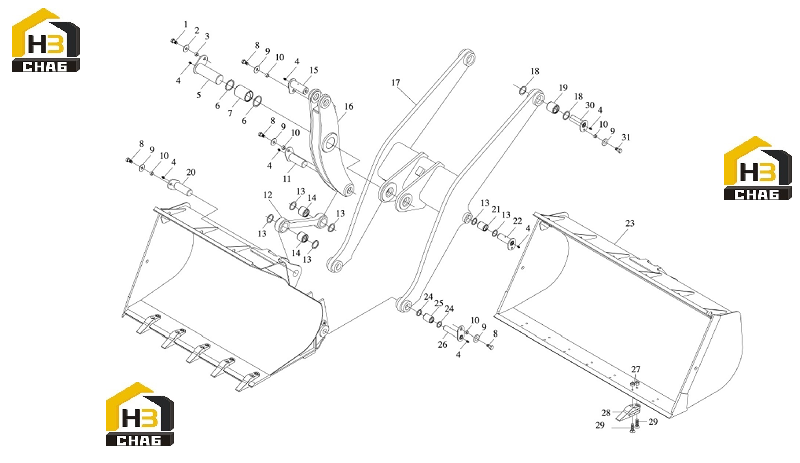

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:00B0173
Комплект:1
Примечание:GB5783-86 M20x45
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0016
Комплект:1
Примечание:GB96-85 20
0 ₽
шт
№ на схеме:3
Наименование:Sleeve
Каталожный номер:54A0051
Комплект:1
Примечание:5F110004
0 ₽
шт
№ на схеме:4
Наименование:Grease nipple
Каталожный номер:26B0010
Комплект:10
Примечание:JB/T7940.1 -1995
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:15D0092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seal
Каталожный номер:12B0039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sleeve
Каталожный номер:54A0146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:00B0083
Комплект:7
Примечание:GB5783-86 М16x40
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:06B0028
Комплект:9
Примечание:GB96-85 16
0 ₽
шт
№ на схеме:10
Наименование:Sleeve
Каталожный номер:54A0160
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:15D0091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Link
Каталожный номер:12D0023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal
Каталожный номер:11B0052
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sleeve
Каталожный номер:54A0145
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pin
Каталожный номер:15D0091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Lever
Каталожный номер:21D0050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Arm
Каталожный номер:21D0051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Seal
Каталожный номер:11B0055
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sleeve
Каталожный номер:54A0140
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Pin
Каталожный номер:15D0093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Sleeve
Каталожный номер:54A0143
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Pin
Каталожный номер:15D0095
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bucket
Каталожный номер:43C0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:seal
Каталожный номер:11B0054
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Sleeve
Каталожный номер:54A0144
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Pin
Каталожный номер:15D0094
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Nut
Каталожный номер:03B0015
Комплект:14
Примечание:GB6170-86 M20
0 ₽
шт
№ на схеме:28
Наименование:Tooth
Каталожный номер:72A0051
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bolt
Каталожный номер:02B0031
Комплект:14
Примечание:GB10-88 M20x85
0 ₽
шт
№ на схеме:30
Наименование:Pin
Каталожный номер:15D0096
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:00B0012
Комплект:2
Примечание:GB5783-86 M16x30
