Система привода погрузчика

Система привода погрузчика

← Узел переключения передач Валы приводные →

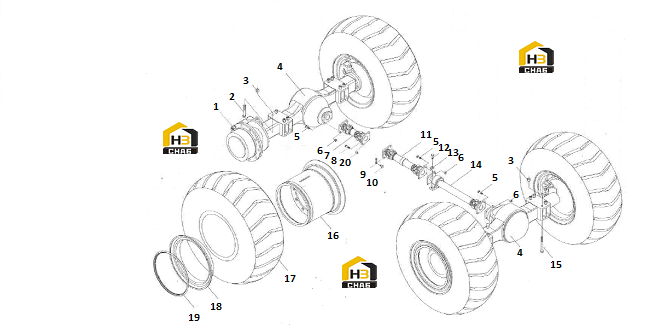

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut
Каталожный номер:ZL30.60-20
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:01B0173
Комплект:8
Примечание:GB8-88 M24X2X257
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:03B0083
Комплект:16
Примечание:GB889-86 M24X2
0 ₽
шт
№ на схеме:4
Наименование:Axle
Каталожный номер:41C0125
Комплект:1
Примечание:PR60.21
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:01B0160
Комплект:12
Примечание:GB5785-86 M14XI.5X45
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:03B0003
Комплект:12
Примечание:GB889-86 M14X1.5
0 ₽
шт
№ на схеме:7
Наименование:Drive shait Assem
Каталожный номер:51C0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:01B0178
Комплект:4
Примечание:GB5785-86 M14X1.5X40
0 ₽
шт
№ на схеме:9
Наименование:Shims
Каталожный номер:56A0005
Комплект:2
Примечание:404028
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0079
Комплект:4
Примечание:GB5786-86 M14X1.5X30
0 ₽
шт
№ на схеме:11
Наименование:Drive shaft Assem
Каталожный номер:51C0061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:00B0042
Комплект:2
Примечание:GB5783-86 M14X30
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:55A0113
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Drive shaft Assem
Каталожный номер:51C0066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:01B0190
Комплект:8
Примечание:GB5785-86 M24X2X265
0 ₽
шт
№ на схеме:16
Наименование:Rim body
Каталожный номер:14D0025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Tire
Каталожный номер:20B0006
Комплект:4
Примечание:GB2980-91 17.2-25X12
0 ₽
шт
№ на схеме:18
Наименование:Snap Ring
Каталожный номер:57A0030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Snap Ring
Каталожный номер:57A0028
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nut
Каталожный номер:03B0145
Комплект:4
Примечание:GB889-86 M14X1.5
