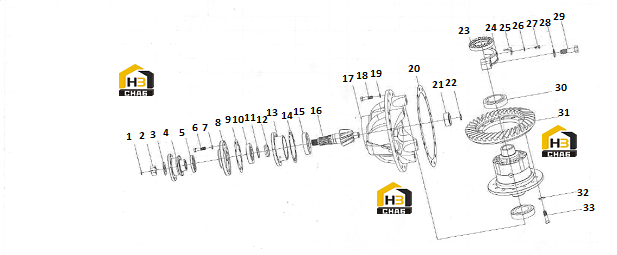

Редуктор моста

← Валы приводные Дифференциал редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:

Комплект:1

Примечание:GB91-86 6X60

№ на схеме:2

Наименование:Nut

Каталожный номер:

Комплект:1

Примечание:PC40.1-1 M33X1.5

№ на схеме:3

Наименование:Washer

Каталожный номер:PC40 1-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:PR60.21.1.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal

Каталожный номер:SG65X85X12

Комплект:1

Примечание:HG4-692-67 SG65X85X12

№ на схеме:6

Наименование:Bolt

Каталожный номер:

Комплект:8

Примечание:GB5782-86 M14X55

№ на схеме:7

Наименование:Washer

Каталожный номер:

Комплект:8

Примечание:GB93-87 14

№ на схеме:8

Наименование:Seal cover

Каталожный номер:PC40.1-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:PC40.1-4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing 27310E

Каталожный номер:

Комплект:1

Примечание:GB298-84 50X110X29.5

№ на схеме:11

Наименование:Washer

Каталожный номер:PC40.1-22

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve

Каталожный номер:PC40.1-8

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing base

Каталожный номер:PC40 1-7

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:PC40.1-5

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing 27311E

Каталожный номер:

Комплект:1

Примечание:GB298-84 55X120X31.5

№ на схеме:16

Наименование:Active spin bevel gear

Каталожный номер:PR60.21.1-3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:PR60.21.1-4

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:

Комплект:14

Примечание:GB21-76 M12X35

№ на схеме:19

Наименование:Washer

Каталожный номер:

Комплект:14

Примечание:GB93-87 12

№ на схеме:20

Наименование:Gasket

Каталожный номер:PR60.21-1 0.5

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:

Комплект:1

Примечание:GB/T283-94 30X62X20

№ на схеме:22

Наименование:Snap Ring

Каталожный номер:

Комплект:1

Примечание:GB894.1-86 30

№ на схеме:23

Наименование:Nut

Каталожный номер:PC40.1-12

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bearing cover

Каталожный номер:PC40.1-16

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring

Каталожный номер:ZL30.06.1-17

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring

Каталожный номер:PR90.20.4.1-21

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:

Комплект:4

Примечание:GB5783-86 M8X20

№ на схеме:28

Наименование:Ring

Каталожный номер:PC40.1-24

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:PC40.1-23

Комплект:4

Примечание:PC40.1-23 M22X2X100

№ на схеме:30

Наименование:Bearing 7515

Каталожный номер:

Комплект:2

Примечание:GB297-84 75X130X33.5

№ на схеме:31

Наименование:Gear

Каталожный номер:PR60.21.1-2

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:

Комплект:12

Примечание:GB1230-84 16

№ на схеме:33

Наименование:Bolt

Каталожный номер:

Комплект:12

Примечание:GB5783-86 M16X1.5X35
