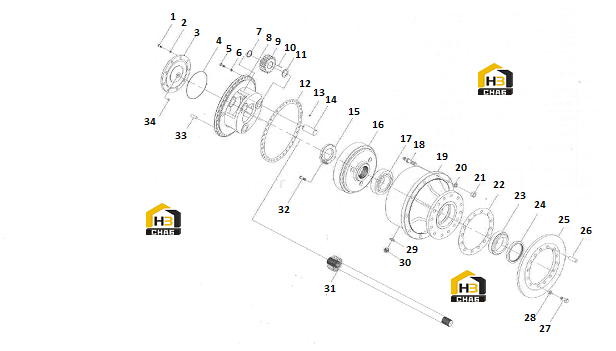

Редуктор бортовой

← Дифференциал редуктора Гидроцилиндр рулевого механизма →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:

Комплект:9

Примечание:GB5783-86 M10X25

№ на схеме:2

Наименование:Washer

Каталожный номер:

Комплект:9

Примечание:GB93-87 10

№ на схеме:3

Наименование:Cover

Каталожный номер:ZL30.06-31B

Комплект:

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:

Комплект:1

Примечание:GB3452.1 -82 212X5.3

№ на схеме:5

Наименование:Bolt

Каталожный номер:

Комплект:16

Примечание:GB5783-86 M14X15X40

№ на схеме:6

Наименование:Washer

Каталожный номер:

Комплект:16

Примечание:GB93-87 14

№ на схеме:7

Наименование:Sleeve

Каталожный номер:PR50.21-3

Комплект:6

Примечание:PR50.21-3 35X45X4

№ на схеме:8

Наименование:Planetary carrier

Каталожный номер:PR60.21-3

Комплект:1

Примечание:PR60.21 -3

№ на схеме:9

Наименование:Planet

Каталожный номер:PR60.21-6

Комплект:3

Примечание:PR60.21-6 5.5mX16Z

№ на схеме:10

Наименование:Needle

Каталожный номер:

Комплект:75

Примечание:GB309-84 5X40

№ на схеме:11

Наименование:Shims

Каталожный номер:ZL30.06-25

Комплект:6

Примечание:ZL30.06-25

№ на схеме:12

Наименование:Gasket

Каталожный номер:

Комплект:1

Примечание:ZL30J-5 0.5

№ на схеме:13

Наименование:Ball

Каталожный номер:

Комплект:3

Примечание:GB308-84

№ на схеме:14

Наименование:Axle

Каталожный номер:PR60.21-9

Комплект:3

Примечание:PR60.21-9

№ на схеме:15

Наименование:Nut

Каталожный номер:PR60.21-4

Комплект:1

Примечание:PR60.21-4 M90X2

№ на схеме:16

Наименование:Gear

Каталожный номер:PR60.21-7

Комплект:1

Примечание:PR60.21-7 5.5mX452

№ на схеме:17

Наименование:Bearing 30224

Каталожный номер:

Комплект:1

Примечание:GB/T297-84 120X215X43.5

№ на схеме:18

Наименование:Rim bolt

Каталожный номер:ZL30.06-19

Комплект:12

Примечание:ZL30.06-19

№ на схеме:19

Наименование:Hub

Каталожный номер:PR60.21-2

Комплект:1

Примечание:PR60.21-2

№ на схеме:20

Наименование:Washer

Каталожный номер:

Комплект:12

Примечание:GB93-87 20

№ на схеме:21

Наименование:Nut

Каталожный номер:

Комплект:12

Примечание:GB6171-86 AM20X15

№ на схеме:22

Наименование:Gasket

Каталожный номер:

Комплект:1

Примечание:GQQ1514-4 1

№ на схеме:23

Наименование:Bearing 32021

Каталожный номер:

Комплект:1

Примечание:GB/T297-84 105X160X35

№ на схеме:24

Наименование:Seal

Каталожный номер:SG140X170X16

Комплект:1

Примечание:HG4-692-67 SG140X170X16

№ на схеме:25

Наименование:Disc

Каталожный номер:PR60.21M-2

Комплект:1

Примечание:PR60.21M-2

№ на схеме:26

Наименование:Pin

Каталожный номер:ZI30.06-34

Комплект:2

Примечание:ZI30.06-34 14h7X45

№ на схеме:27

Наименование:Bolt

Каталожный номер:

Комплект:12

Примечание:GB5786-86 M16X1.5X40

№ на схеме:28

Наименование:Washer

Каталожный номер:

Комплект:12

Примечание:GB93-87 16

№ на схеме:29

Наименование:Washer

Каталожный номер:

Комплект:2

Примечание:JB982-77 24

№ на схеме:30

Наименование:Plug

Каталожный номер:ZI30.06-2

Комплект:2

Примечание:ZI30.06-2 M24X1.5

№ на схеме:31

Наименование:Shaft

Каталожный номер:PR60.21-5

Комплект:1

Примечание:PR60.21-5 5.5mX12Z

№ на схеме:32

Наименование:Bolt

Каталожный номер:

Комплект:2

Примечание:GB70-85 M8X16

№ на схеме:33

Наименование:Pin

Каталожный номер:ZI30.06-33

Комплект:2

Примечание:ZI30.06-33 14n6X34

№ на схеме:34

Наименование:Ball

Каталожный номер:

Комплект:1

Примечание:GB308-84
