NEW XGMA XG932II (2006.12)/
Насос

Насос

← Клапан Узел переключения передач →

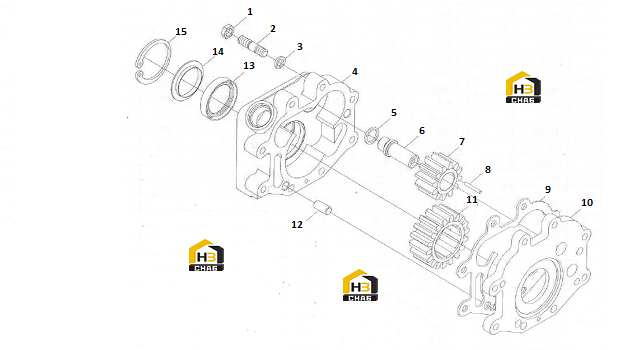

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut
Каталожный номер:
Комплект:4
Примечание:GB6172-86 M12
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:
Комплект:4
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:
Комплект:4
Примечание:GB898-88 AM 12x35
0 ₽
шт
№ на схеме:4
Наименование:Pump body
Каталожный номер:403601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sleeve
Каталожный номер:403219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shaft
Каталожный номер:403603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gear
Каталожный номер:403602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Needle
Каталожный номер:
Комплект:
Примечание:4 x30
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:403606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:403608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gear
Каталожный номер:403605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:403607
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal
Каталожный номер:
Комплект:1
Примечание:GB9877.1-88 45X62X12
0 ₽
шт
№ на схеме:14
Наименование:Snap ring
Каталожный номер:403604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Snap ring
Каталожный номер:
Комплект:1
Примечание:GB893.1-92 62
