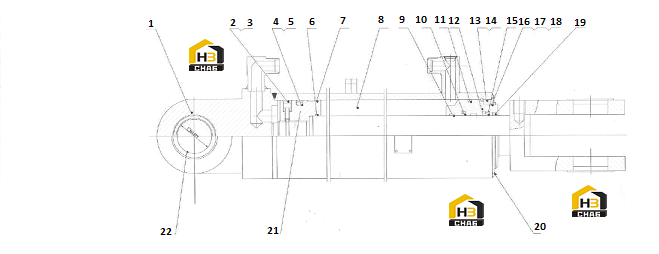

Гидроцилиндр стрелы (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:10C0075
Комплект:1
Примечание:ZL30H15.6-10
№ на схеме:2
Каталожный номер:04B0095
Комплект:1
Примечание:GB/T70.1-2000 M8x20
№ на схеме:7
Каталожный номер:11B0014
Комплект:2
Примечание:ZGP125-02 125x3x15
№ на схеме:8
Каталожный номер:11D0006
Комплект:1
Примечание:ZL30H 15.6-20
№ на схеме:9
Каталожный номер:11B0056
Комплект:2
Примечание:ZL30H 15.6-05 70x75x12
№ на схеме:10
Каталожный номер:11B0035
Комплект:1
Примечание:YZJ-O700 70x855x6.3
№ на схеме:11
Каталожный номер:10B0024
Комплект:1
Примечание:GB1235-76 125x5.7
№ на схеме:12
Каталожный номер:54A0153
Комплект:1
Примечание:ZL30H 15.6-01
№ на схеме:13
Каталожный номер:57A0035
Комплект:1
Примечание:ZL30H 15.6-02
№ на схеме:14
Каталожный номер:57A0036
Комплект:1
Примечание:407202D
№ на схеме:18
Каталожный номер:07B0051
Комплект:1
Примечание:GB/T894.1-1986 105
№ на схеме:20
Каталожный номер:04B0105
Комплект:4
Примечание:GB/T73-1985 M6x8
