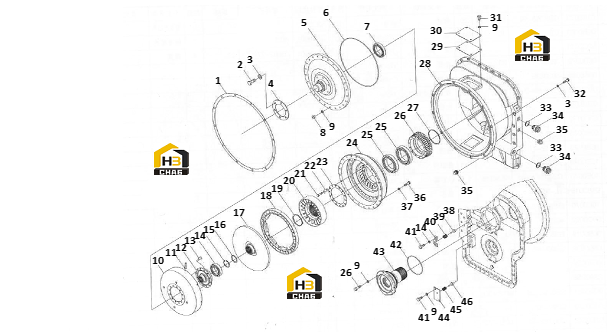

Гидротрансформатор

← Система масляная гидротрансформатора Узел сцепления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:54B0006

Комплект:1

Примечание:402211

№ на схеме:2

Наименование:Bolt

Каталожный номер:

Комплект:6

Примечание:GB5783-86 M12x30

№ на схеме:3

Наименование:Washer

Каталожный номер:

Комплект:18

Примечание:GB93-87 12

№ на схеме:4

Наименование:Round shim

Каталожный номер:YJSW315-6-06

Комплект:2

Примечание:

№ на схеме:5

Наименование:Wheel shell

Каталожный номер:YJSW315-6-05C

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:VJSW315-6-03

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:210

Комплект:1

Примечание:GB276-82 210

№ на схеме:8

Наименование:Nul

Каталожный номер:

Комплект:24

Примечание:GB6170-86 M8

№ на схеме:9

Наименование:Washer

Каталожный номер:

Комплект:40

Примечание:GB93-B7 8

№ на схеме:10

Наименование:Shell

Каталожный номер:YJSW315-6-08-02

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring pin

Каталожный номер:YJSW315-6-08-01

Комплект:8

Примечание:

№ на схеме:12

Наименование:Case

Каталожный номер:YJSW315-6-C6-03

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rivet

Каталожный номер:

Комплект:12

Примечание:GB869-86 8x16

№ на схеме:14

Наименование:Bearing

Каталожный номер:113

Комплект:1

Примечание:GB276-82 113

№ на схеме:15

Наименование:Ring snap

Каталожный номер:

Комплект:1

Примечание:GB8932-86 50

№ на схеме:16

Наименование:Spline spacer

Каталожный номер:YJSW315-6-07

Комплект:1

Примечание:

№ на схеме:17

Наименование:Turbine 2

Каталожный номер:YJSW315-3F-02

Комплект:1

Примечание:

№ на схеме:18

Наименование:Turbine 1

Каталожный номер:YJSW315-3F-05

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ruig snap

Каталожный номер:

Комплект:1

Примечание:GB8941-86 80

№ на схеме:20

Наименование:Siator

Каталожный номер:YJSW315-6-14L

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:

Комплект:22

Примечание:GB5783-86 M8x30

№ на схеме:22

Наименование:Spacer

Каталожный номер:YJSW315-6-23

Комплект:10

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:YJSW315-6-19

Комплект:1

Примечание:

№ на схеме:24

Наименование:Impeller

Каталожный номер:YJSW315-3F-04

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:117

Комплект:2

Примечание:GB276-82 117

№ на схеме:26

Наименование:Gear

Каталожный номер:VJSW315-6-16

Комплект:1

Примечание:

№ на схеме:27

Наименование:Seal ring

Каталожный номер:YJW315-6-21

Комплект:1

Примечание:

№ на схеме:28

Наименование:Housing

Каталожный номер:YJSW315-6-01C

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gasket

Каталожный номер:YJSW315-6-12

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:YJSW315-6-10

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:

Комплект:4

Примечание:GB5783-86 M8 X 16

№ на схеме:32

Наименование:Bolt

Каталожный номер:

Комплект:12

Примечание:GB5783-86 M12x45

№ на схеме:33

Наименование:Washer

Каталожный номер:

Комплект:2

Примечание:GB982-77 30

№ на схеме:34

Наименование:Connector

Каталожный номер:00A0039

Комплект:2

Примечание:403063B M30x1.5

№ на схеме:35

Наименование:Plug

Каталожный номер:YJSW315-6-22 3/4

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:

Комплект:24

Примечание:GB5783-86 M8x40

№ на схеме:37

Наименование:Washer

Каталожный номер:

Комплект:24

Примечание:GB848-85 8

№ на схеме:38

Наименование:Valve stem

Каталожный номер:YJSW315-6-24

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spring

Каталожный номер:YJSW315-6-25

Комплект:1

Примечание:

№ на схеме:40

Наименование:Valve cover

Каталожный номер:YJSW315-6-26

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:

Комплект:4

Примечание:GB5783-87 M8X20

№ на схеме:42

Наименование:O-ring

Каталожный номер:

Комплект:1

Примечание:GB1235-76 135x3.1

№ на схеме:43

Наименование:Stator seat

Каталожный номер:YJSW315-6-20C

Комплект:1

Примечание:

№ на схеме:44

Наименование:Plate

Каталожный номер:YJSW315-6-30

Комплект:1

Примечание:

№ на схеме:45

Наименование:Spring

Каталожный номер:YJSW315-6-29

Комплект:1

Примечание:

№ на схеме:46

Наименование:Valve stem

Каталожный номер:YJSW315-6-31

Комплект:1

Примечание:
