Система привода погрузчика (версия 2)

Система привода погрузчика (версия 2)

← Валы приводные Мост ведущий →

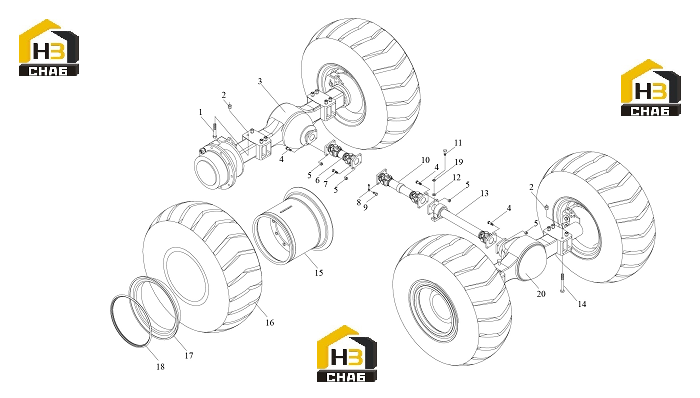

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:01B1353
Комплект:8
Примечание:GB8-88 M24x260
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:03B1118
Комплект:16
Примечание:M24
0 ₽
шт
№ на схеме:3
Наименование:Axle
Каталожный номер:41C0124
Комплект:1
Примечание:Z130E(K)
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:00B1135
Комплект:12
Примечание:GB5782-2000 M14x45
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:03B1100
Комплект:16
Примечание:M14
0 ₽
шт
№ на схеме:6
Наименование:Drive shaft Assembly
Каталожный номер:51C0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:00B0861
Комплект:4
Примечание:GB5783-2000 M14x40
0 ₽
шт
№ на схеме:8
Наименование:shims
Каталожный номер:56A0005
Комплект:2
Примечание:404028
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B1449
Комплект:4
Примечание:GB5786-2000 M 14x1.5x30
0 ₽
шт
№ на схеме:10
Наименование:Drive shaft Assembly
Каталожный номер:51C0061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:00B0868
Комплект:2
Примечание:GB5783-2000 M14x50
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:06B0023
Комплект:2
Примечание:GB95-85 14
0 ₽
шт
№ на схеме:13
Наименование:Drive shaft Assembly
Каталожный номер:51C0066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:01B1352
Комплект:8
Примечание:GB5782-2000 M24x260
0 ₽
шт
№ на схеме:15
Наименование:Rim body
Каталожный номер:14D0025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Tire
Каталожный номер:20B0006
Комплект:4
Примечание:GB2980-91 17.2-25x12
0 ₽
шт
№ на схеме:17
Наименование:Snap Ring
Каталожный номер:57A0030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Snap Ring
Каталожный номер:57A0028
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:06B0005
Комплект:2
Примечание:GB93-87 14
0 ₽
шт
№ на схеме:20
Наименование:Axle
Каталожный номер:41C0122
Комплект:1
Примечание:Z130E(K)
